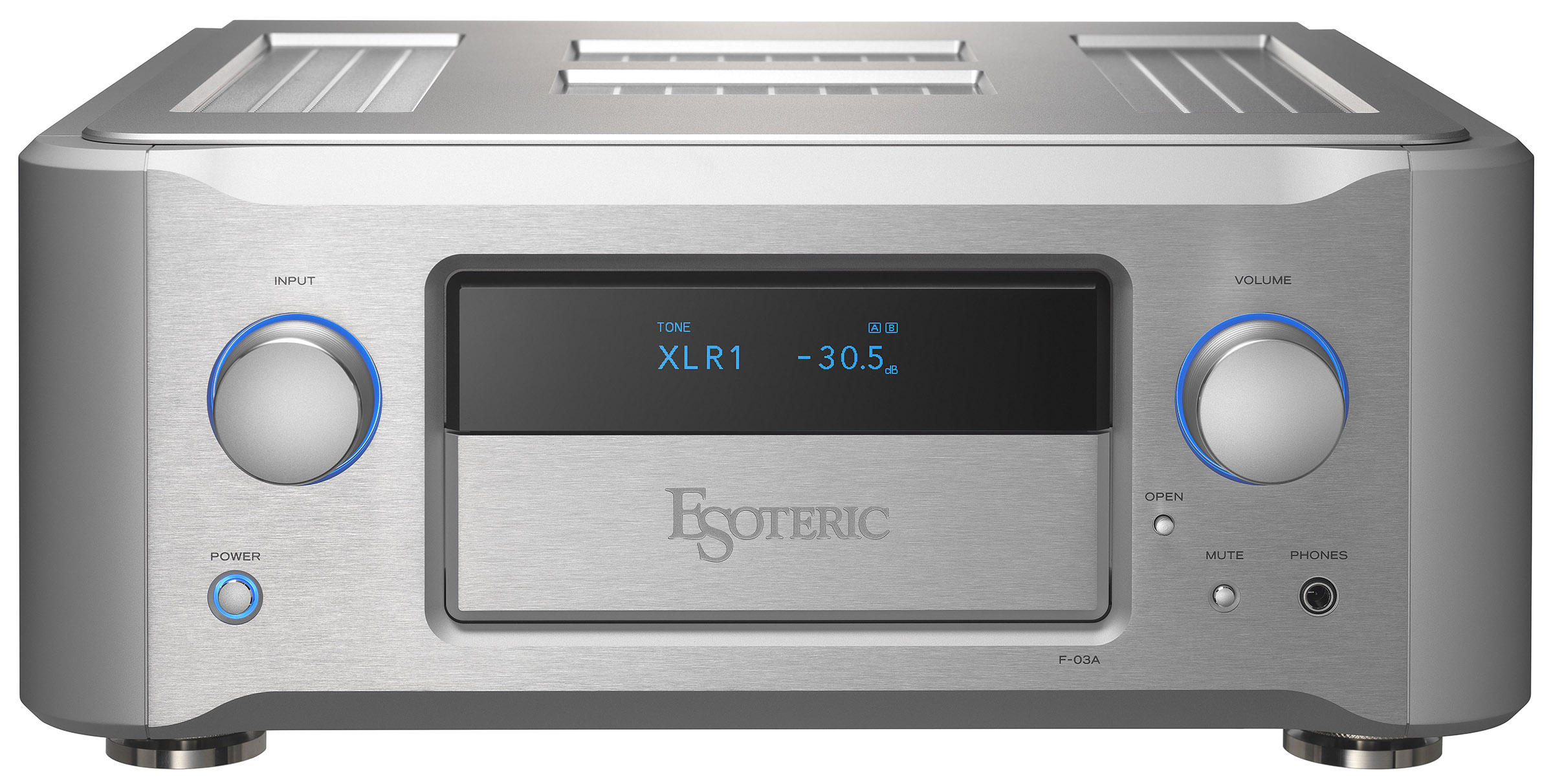

ESOTERIC F-03A

16.000,00

AMPLIFICADOR INTEGRADO DE 30 W + 30 W (8 Ω) 60 W + 60 W (4 Ω)
Esoteric
Modelo de referencia de clase A

Con el objetivo de crear uno de los amplificadores integrados más deseables disponibles, Esoteric reunió un preamplificador completamente balanceado y un amplificador de potencia de clase A, ambos derivados directamente de su respetada línea Grandioso, para crear una nueva referencia para amplificadores integrados que brindan una expresión a los tonos suaves y con cuerpo y las texturas delicadamente sombreadas de su música favorita. Con una construcción monoaural dual distintiva que se extiende a través de todas las etapas, desde las entradas del preamplificador hasta la etapa final de la salida de su amplificador de potencia, el Amplificador Integrado F-03A saca a relucir todo el potencial de audio de las reconocidas series de reproductores digitales K y N.

SKU: ESOTERIC F-03A Categorías: ,
ESOTERIC

F-03A

ESOTERIC F-03A

F-03A

Expresión de audio, belleza sinfónica, pasión artística, la sensación espacial de la sala de conciertos, la emoción de la audiencia. Master Sound Works de Esoteric es un concepto de producto de audio que recrea toda la información musical en grabaciones maestras originales con la tecnología más avanzada disponible en la actualidad.

Un preamplificador totalmente equilibrado

F-03A

Un resultado de la espléndida atención prestada al desarrollo de la Serie F es la configuración totalmente equilibrada del preamplificador, que se deriva de nuestros modelos de preamplificador de la Serie C. Impermeable al ruido, ofrece una amplificación de señal pura y potente a una impedancia ultrabaja.

Monoaural dual por diseño

La única característica de diseño de estos amplificadores que refleja más claramente el pensamiento de Grandioso es su configuración monoaural dual, que mantiene una completa independencia de los canales izquierdo y derecho en todas las etapas, desde el preamplificador hasta la etapa final del amplificador de potencia. Como amplificadores integrados Esoteric, las principales inversiones realizadas en la experiencia en la construcción de circuitos y los materiales desarrollados a lo largo de los años producen una excelente separación de canales y una medida de calidad de sonido que trasciende la clase.

ESOTERIC-QVCS

El sistema de control de volumen cuádruple patentado (QVCS), que desempeña un papel importante en la configuración monoaural dual equilibrada de la serie F, incorpora un total de cuatro redes de escalera de resistencias conmutadas de precisión que operan al unísono para controlar electrónica e independientemente los canales izquierdo y derecho y sus fases positivas y negativas. Este sistema ayuda a mantener una excelente claridad de audio, una excelente separación de canales y características de fase de alta precisión. Además, al eliminar todo el cableado de control de volumen en la placa de audio, la ruta de señal más corta resultante minimiza el deterioro de la calidad del sonido al tiempo que se da cuenta de una distorsión excepcionalmente baja.
* QVCS: sistema de control de volumen cuádruple

Control lógico de ruido ultrabajo

Como medida contra el ruido, todas las líneas de control se han separado electrónicamente del cuerpo principal del preamplificador con el uso de elementos aislantes integrados en el panel frontal.

Perillas de control de rodamientos de bolas de alta precisión

F-03A

Empleando los mismos mecanismos de cojinete de alta precisión utilizados en nuestros componentes Grandioso, las perillas de control de volumen y los interruptores selectores de la Serie F brindan un funcionamiento excepcionalmente suave con una sensación analógica libre de cualquier juego mecánico. Sin escatimar costos, todas las perillas de los paneles también están mecanizadas a medida a partir de aluminio sólido.

Preamplificador dual mono de fonostage

El preamplificador dual mono de phonostage (MM / MC) cuenta con fuentes de alimentación de canal izquierdo y derecho independientes y circuitos independientes.

Amplificador de auriculares de alta calidad

El potente amplificador de auriculares proporciona una salida abundante para manejar de manera efectiva incluso los auriculares de alta impedancia de alta gama difíciles de alimentar.

Control de tono de 3 bandas (agudos / medios / graves)

F-03A

El compromiso de lograr toda la calidad asociada con los componentes de gama alta da como resultado una configuración monoaural dual equilibrada que consta de cuatro circuitos (L / R, – / +) para cada banda. Este sistema permite a los usuarios ajustar la configuración de tono sin preocupaciones sobre el deterioro de la calidad del sonido. Cambiar la banda variable más de lo habitual hacia los rangos de frecuencia alta y baja (14 kHz / 63 Hz) permite un ajuste fino de los graves y agudos sin afectar negativamente a la señal de la fuente original. El control completamente electrónico también permite un ajuste fino de hasta ± 12dB en pasos de 0.5dB. La banda media también se puede utilizar como un preajuste de sonoridad cuando se establece en el lado negativo y se usa junto con el interruptor de derivación de tono.

Características de la etapa de entrada del amplificador de potencia Configuración equilibrada

F-03A

El escenario frontal de la sección de amplificación de potencia está equilibrado en línea con el pensamiento detrás de nuestros amplificadores separados de la Serie S. Su baja impedancia y amplificación limpia mejoran aún más el rango dinámico.

Transformador de potencia personalizado de gran capacidad: el núcleo de los mejores amplificadores de potencia

F-03A

Las fuentes de alimentación de la serie F cuentan con transformadores de potencia EI personalizados de gran núcleo de 940 VA y condensadores de bloque de 40.000 µF para cada canal en una configuración monoaural dual. Se utiliza cable de gran calibre en todas las conexiones para ayudar a minimizar la impedancia. Al igual que en nuestros amplificadores de potencia separados, esta sección de potencia excepcional logra una salida de potencia teóricamente lineal que va desde 30 W a una carga de 8 Ω a 60 W a 4 Ω para una reproducción fiel de cada dinámica musical.

Baja impedancia para una capacidad de transmisión mejorada

Utilizando ocho barras colectoras de 1 mm de espesor formadas de OFC de alta pureza, la sección de salida del altavoz emplea conmutación MOSFET sin contactos mecánicos. También se han eliminado las bobinas de la etapa de salida para minimizar la impedancia y mejorar la capacidad de transmisión.

Los grandes transistores LAPT bipolares brindan 34 amperios de potencia máxima instantánea

F-03A

Presentados en los modelos Grandioso hasta el M1 inclusive, los grandes transistores bipolares LAPT * brindan una capacidad de corriente continua excepcional de 17 A y 34 A de potencia máxima instantánea. Sus características superiores de alta frecuencia también juegan un papel fundamental en la reproducción precisa de los tonos más delicados.
* LAPT: Transistor de potencia amplificado lineal

Circuito Darlington de 3 etapas con 3 configuraciones paralelas push-pull + LIDSC

F-03A

Derivados de nuestra línea insignia Grandioso, los módulos amplificadores de la Serie F cuentan con una configuración Darlington de tres etapas que utiliza tres secciones push-pull paralelas para resaltar fielmente las excelentes características de alta frecuencia de sus transistores LAPT. Los circuitos patentados LIDSC * reducen la segunda etapa de la sección de transmisión a la impedancia de salida de la etapa final, logrando una capacidad de transmisión de altavoces casi igual a la de nuestros amplificadores separados. NFB también se ha minimizado para lograr una calidad de sonido más natural y rebosante de vida.
* LIDSC: Acoplamiento de etapa de impulsión de baja impedancia

Construcción de chasis optimizada en 3D

F-03A

El chasis optimizado 3D de la serie F presenta una construcción robusta que le da a cada bloque de circuito su propio compartimiento dedicado. La interferencia entre circuitos se minimiza de manera efectiva al tiempo que se logra el enrutamiento de cables más corto posible. Los exteriores del chasis están formados por gruesos paneles de aluminio fabricados sin compromiso siguiendo la misma filosofía de diseño imbuida en los amplificadores separados de Esoteric. Como resultado, su construcción resistente inclina la balanza a un peso total de 32 kg, excepcional entre los modelos integrados. Nuestras patas puntiagudas de acero patentadas * sostienen el F-03A en cuatro puntos para minimizar los efectos negativos de la vibración.

F-03A F-03A

Diseñado para actualizaciones del sistema

F-03A

Las secciones de preamplificador y amplificador de potencia de la Serie F cuentan con el mismo grado de refinamiento que los separadores de Esoteric, y ambos pueden usarse como dispositivos independientes, o incluso desactivados si no están en uso. La salida PRE emplea un potente amplificador de búfer, mientras que las salidas XLR logran una configuración totalmente balanceada altamente efectiva. Las actualizaciones del sistema también se pueden realizar sin comprometer la calidad, y una ranura de placa opcional facilita la instalación de una placa opcional, como la placa convertidora OP-DAC1 D / A o la placa de entrada analógica OP-ESLA1 ES-Link.

F-03A

Otras características
  • Pantalla EL orgánica (fuente normal / grande).
  • Dos sistemas de terminales de altavoz (A / B / A + B) ..
  • Ganancias de entrada ajustables independientemente (± 18dB; pasos de 0.5dB).
  • Equilibrio del canal L / R ..
  • Inversión de fase seleccionable individualmente para cada fuente.
  • La salida AV (bypass de volumen) garantiza una coexistencia perfecta con los sistemas AV.
  • Las tomas de salida de preamplificador (XLR y RCA) se pueden cambiar entre PRE Out y REC Out.
  • El control remoto con cuerpo de aluminio también se puede usar para operar los reproductores SACD de Esoteric.
  • Los nombres de los dispositivos fuente mostrados se pueden programar de forma remota.
  • Funciones de apagado automático, atenuador y apagado automático de la pantalla.

Lista de premios

F-03Alos premios Absolut Sound
Editors ‘Choice Awards 2020
F-03Alos premios Absolut Sound
Editors ‘Choice Awards 2019
F-03Alos premios Absolut Sound
Editors ‘Choice Awards 2018
F-03APremio al Producto del Año 2017 de sonido absoluto
F-03AOngaku no Tomo Sha Corporation
STEREO El mejor componente del año 2016
Categoría de amplificador integrado 1er lugar
F-03AOngen Shuppan Publising Co., Ltd. Gran premio especial de
excelencia en audio 2017
F-03AOngaku no Tomo Sha Corporation
STEREO Componente Best Buy 2017
Categoría de amplificador integrado (más de JPY700k) 1er lugar
F-03AOngaku no Tomo Sha Corporation
STEREO Componente Best Buy 2016
Categoría de amplificador integrado (más de JPY700k) 1er lugar
F-03AStereo Sound Publishing Inc.
Componente Best Buy 2016-2017
Categoría de amplificador integrado (más de JPY500k) 1er lugar
F-03AStereo Sound Publishing Inc.
Componente Best Buy 2018-2019
Categoría de amplificador integrado (más de 500.000 JPY)
F-03AStereo Sound Publishing Inc.
Componente Best Buy 2017-2018
Categoría de amplificador integrado (sobre JPY500k)
F-03AOngen Shuppan Publising Co., Ltd. Categoría de amplificador de estado sólido
analógico Grand Prix 2017
(con entrada de fono)
F-03AOngen Shuppan Publising Co., Ltd. Categoría de amplificador integrado
Visual Grand Prix 2017
(JPY500k a 1,000k)
F-03AOngen Shuppan Publising Co., Ltd.
Gran Premio Visual 2016
Categoría de amplificador integrado VERANO (más de 500.000 JPY)
F-03AStereo Sound Publishing Inc.
HiVi Winter Best Buy 2016
Categoría de amplificador integrado (más de 400.000 JPY)
F-03AOngaku no Tomo Sha Corporation
ESTÉREO Componente Best Buy 2020
Categoría de amplificador integrado (más de JPY700k)

Descripción de especificaciones

Salida de los altavoces
Salida nominal30 W + 30 W (8 Ω) 60
W + 60 W (4 Ω)
Impedancia mínima compatible
Factor de amortiguamiento370
Terminales de altavozTipo de tornillo × 2 juegos (L / R)
Entradas de audio analógicas
XLR (LÍNEA)2 pares
Impedancia de entrada10kΩ
RCA (LÍNEA)4 pares
Impedancia de entrada10kΩ
RCA (PHONO)1 par
Impedancia de entrada
MC100Ω
MM47Ω
XLR (pre-entrada)1 par
Impedancia de entrada47Ω
RCA (pre-entrada)1 par
Impedancia de entrada47Ω
Salidas de audio analógicas
XLR (salida de previo)1 par
Impedancia de salida100Ω
Relación S / N previo a la salida
XLR, ENTRADA RCA109dB (salida 1V)
PHONO MC IN75dB (salida 1V)
PHONO MM IN93dB (salida 1V)
RCA (salida previa)1 par
Impedancia de salida100Ω
Relación S / N previo a la salida
XLR, ENTRADA RCA109dB (salida 1V)
PHONO MC IN75dB (salida 1V)
PHONO MM IN93dB (salida 1V)
General
Fuente de alimentación
CA 230 V, 50 Hz
CA 120 V, 60 Hz
CA 220 V, 60 Hz
El consumo de energía
Versión AC 230V, 50Hz290W (sin señal: 290W)
Versión AC 120V, 60Hz290W (sin señal: 215W)
Dimensiones externas (W × H × D)445 × 191 × 468 mm
17-⅝ “× 7-⅝” × 18-½ “(incluidas las protuberancias)
Peso32 kg / 70 libras
Accesorios incluidosCable de alimentación × 1
Control remoto (RC-1301) × 1
pilas AAA × 2
almohadillas de fieltro × 4
Manual del propietario × 1
Tarjeta de garantía × 1

Rendimiento de audio

Frecuencia10Hz a 100kHz (0dB / –3dB, salida de 1W)
Relación S / N104dB (IHF-A)
Distorsión armónica total0,006% (30 W)
Ganar
Preamplificador24.5dB (cuando VOLUME al máximo)
Amplificador de poder29dB
Controles de tono
Bajo± 12 dB (63 Hz)
Medio± 12 dB (630 Hz)
Triplicar± 12 dB (14 kHz)
