ALLNIC
H-10000 OTL/OCL
Allnic se complace en anunciar el lanzamiento del H-10000 OTL/OCL , su nuevo preamplificador insignia de etapa de fono. El diseño OTL/OCL (sin transformador de salida/sin condensador de salida) omite el transformador de acoplamiento en la etapa de salida del amplificador de válvulas y el condensador en la señal, reduciendo así la distorsión, la coloración y la pérdida de energía. Es inédito que un circuito OTL/OCL se utilice en una etapa de fono, que requiere un nivel de amplificación mucho mayor que el de un preamplificador de etapa de línea.
- Preamplificador de phono insignia OTL/OCL
- Equipado con tubos de vacío puros.
- Transformador elevador MC de bobina de plata
- Ecualización multicurva LCR

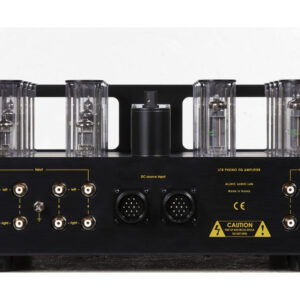

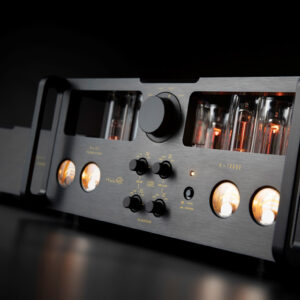

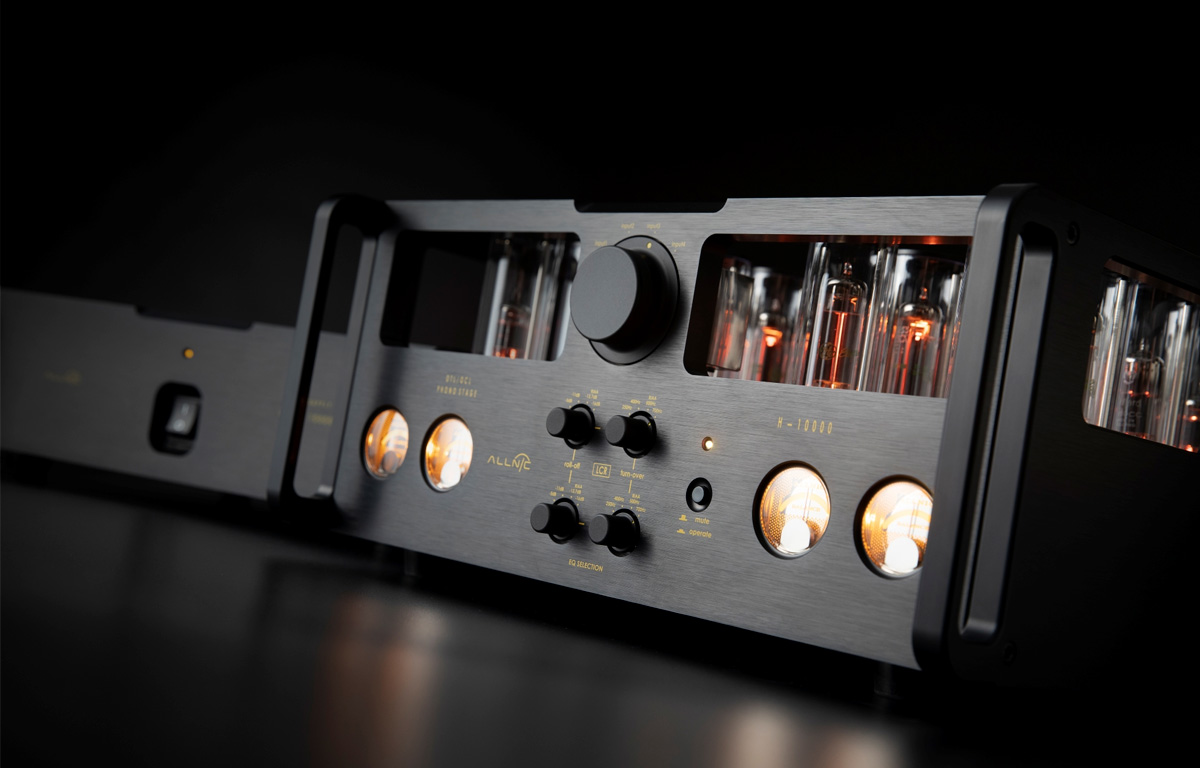

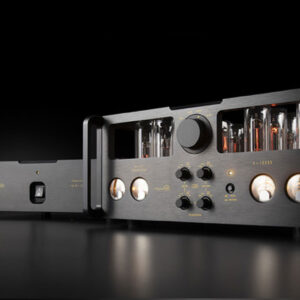

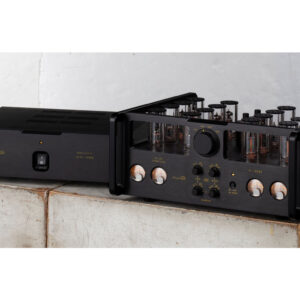

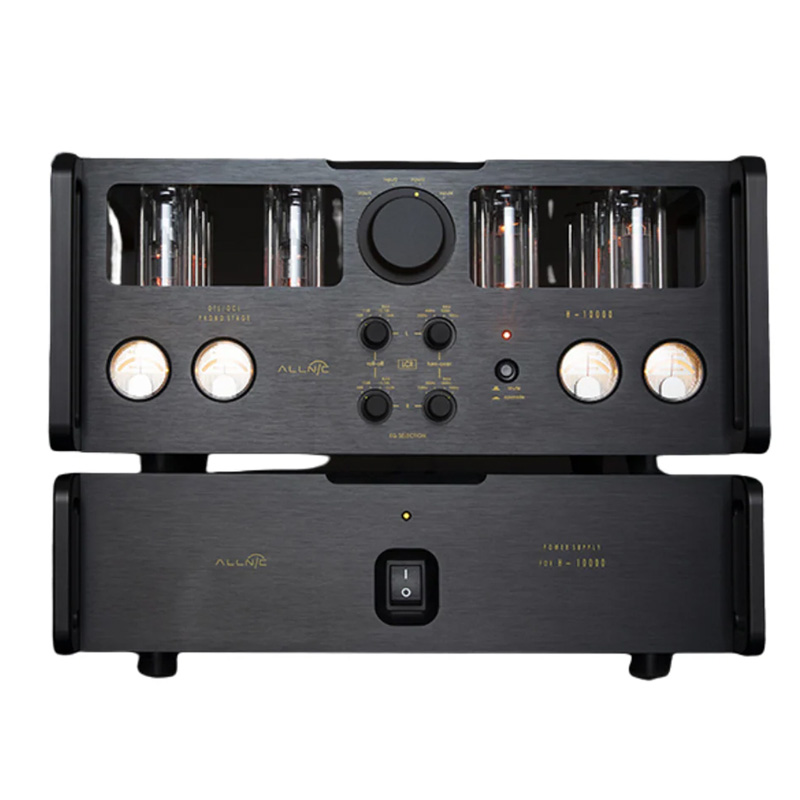

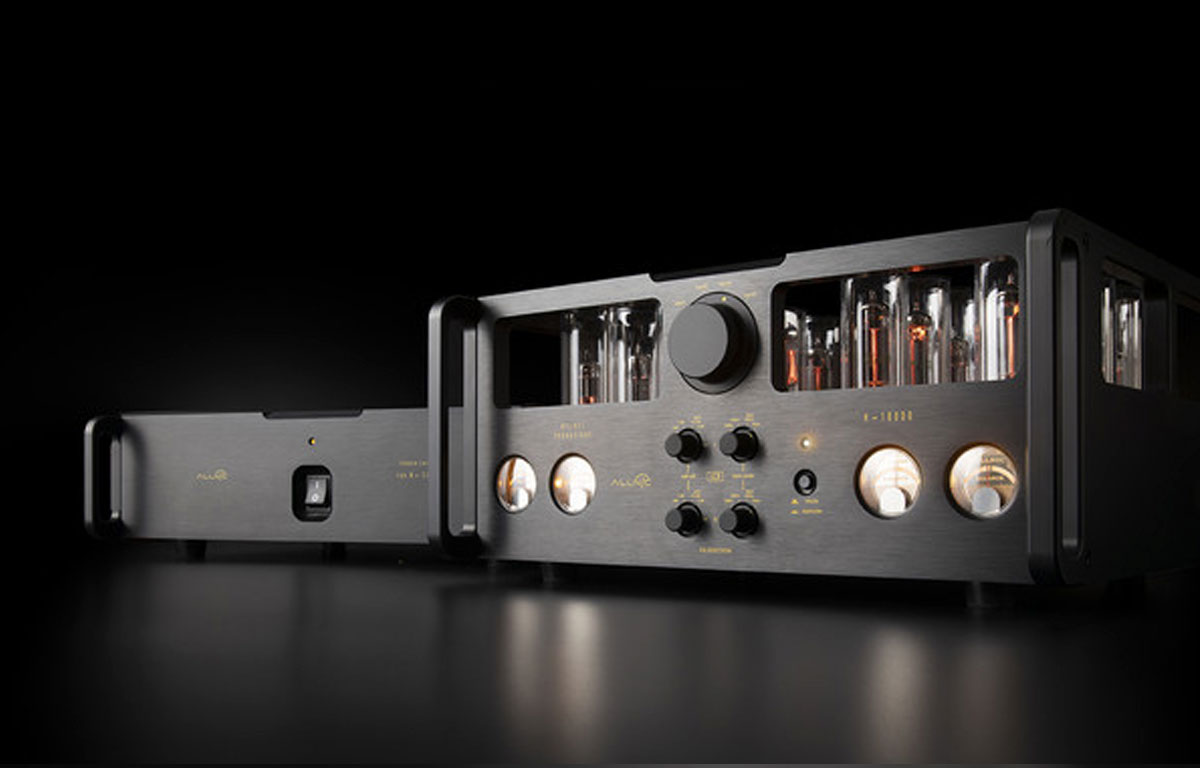

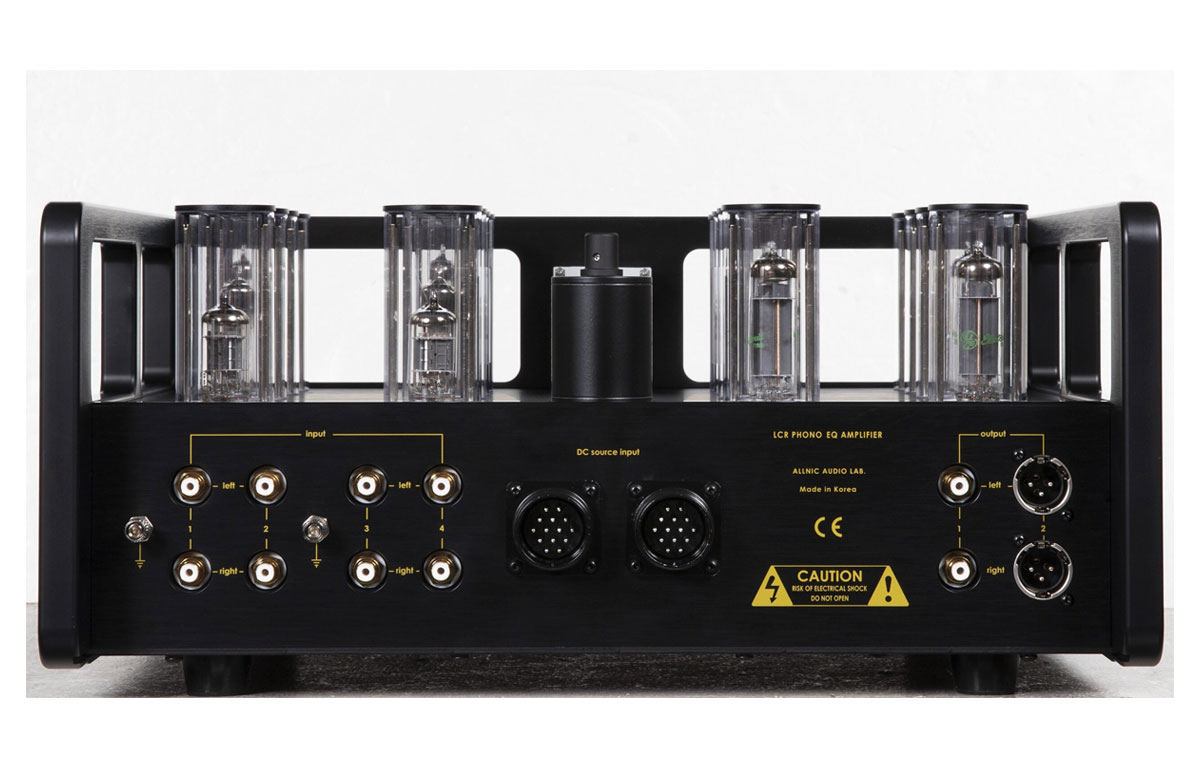

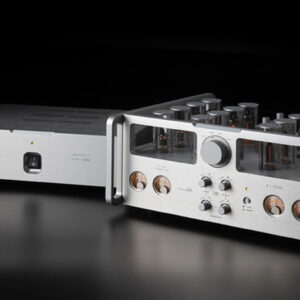

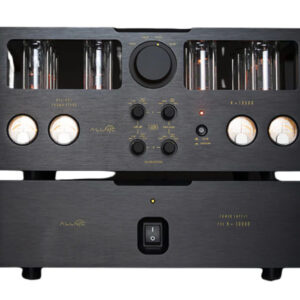

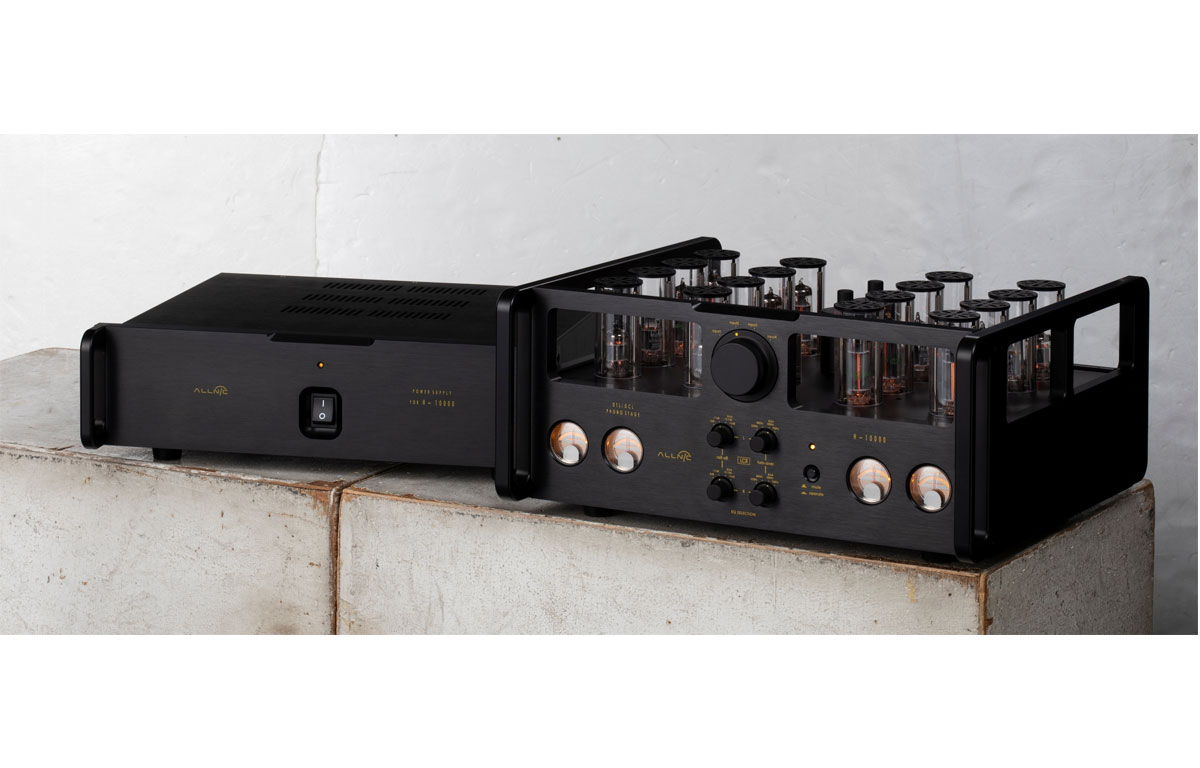

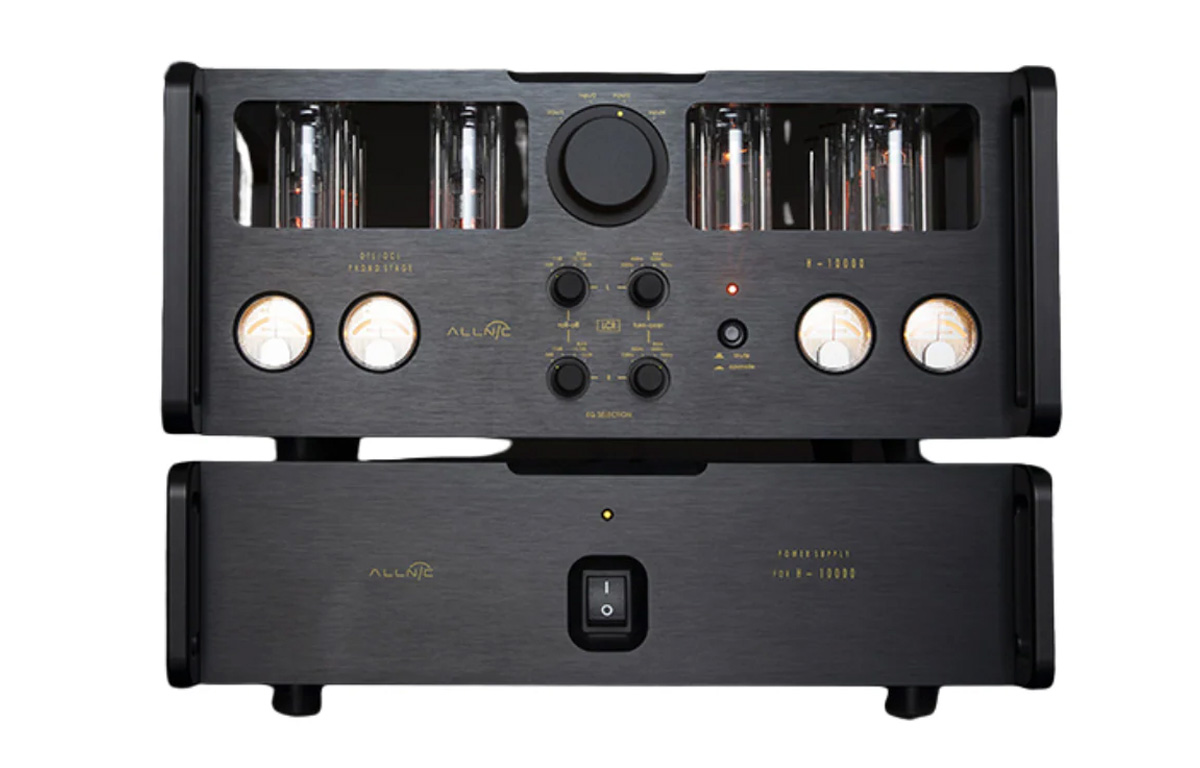

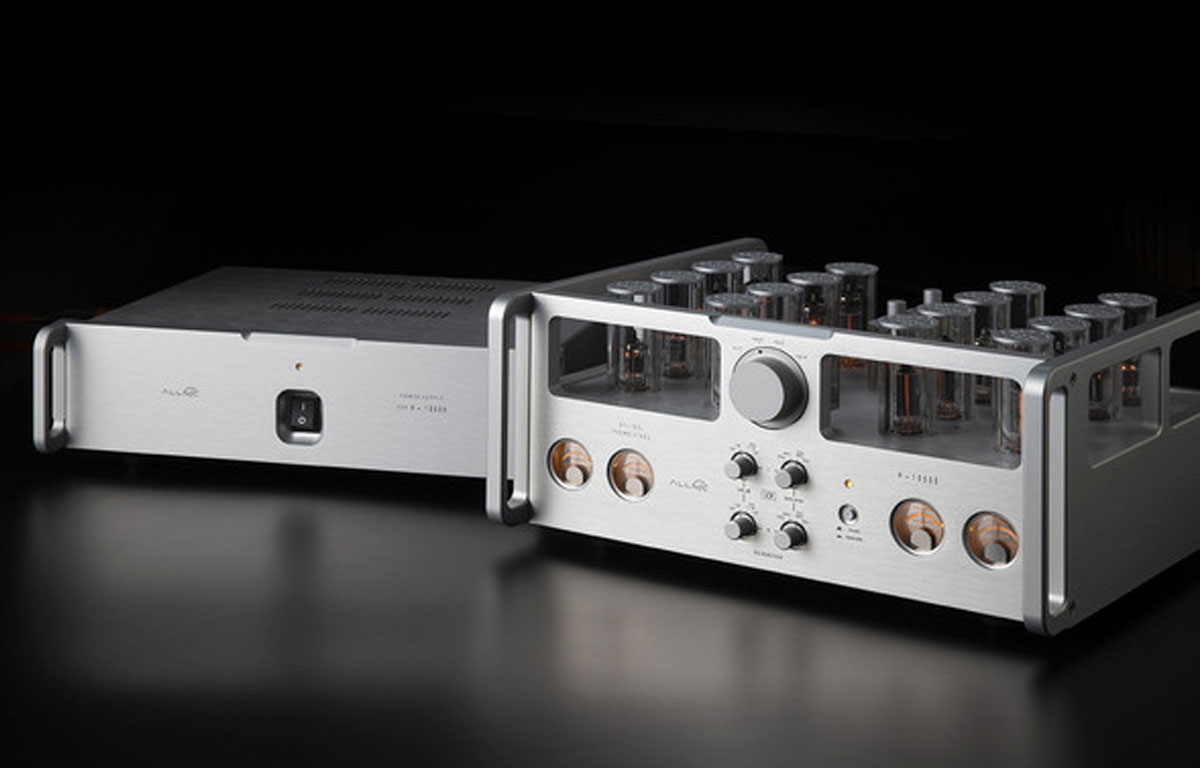

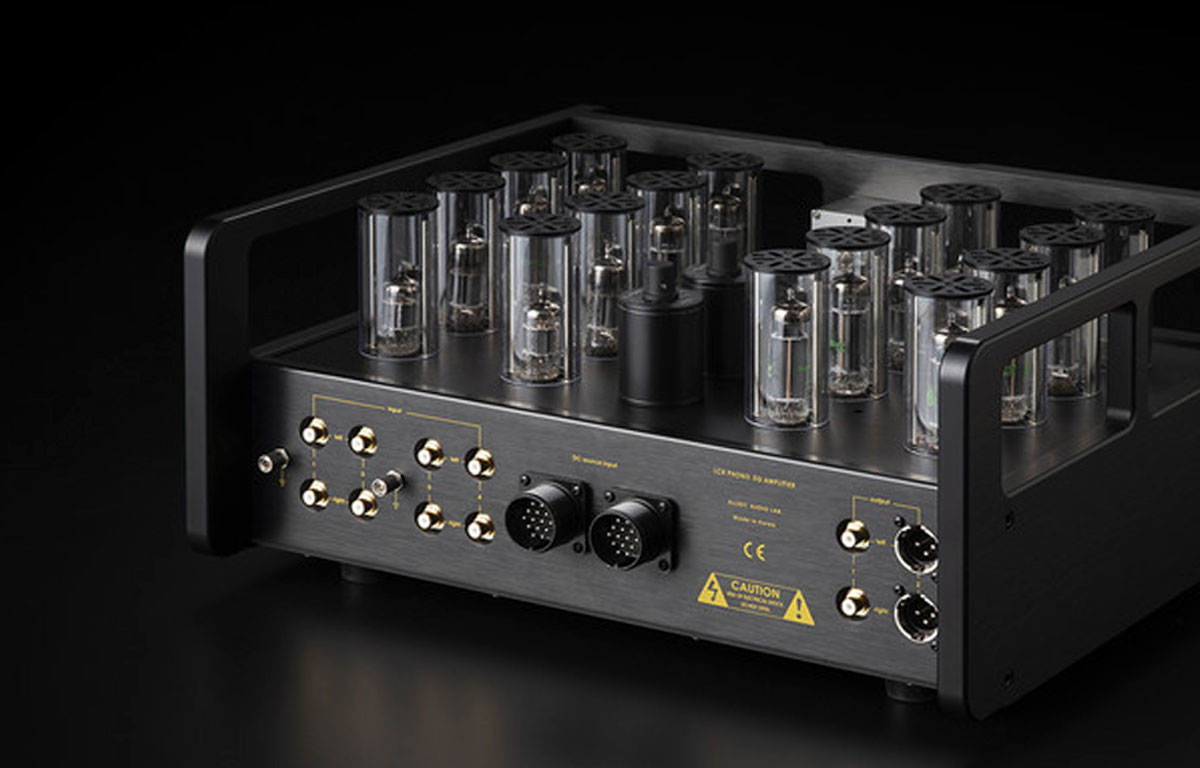

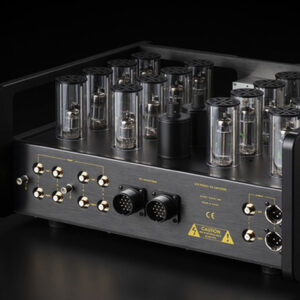

El ALLNIC AUDIO H-10000 OTL/OCL cuenta con unidades de alimentación y amplificación independientes. En la parte superior central del panel frontal, se encuentra un selector de entrada para las cuatro entradas. Debajo, se encuentran dos pares de perillas de ecualización multicurva LCR, una para cada canal. Una perilla de cada par se utiliza para la rotación y la otra para la atenuación. Hay cuatro medidores de balance, dos para cada canal, que controlan la presencia de CC durante la amplificación. También hay un botón de silenciamiento/operación. A la izquierda del panel trasero, se encuentran cuatro pares de entradas RCA, dos para cartuchos MM y MC. A la derecha, se encuentran un par de terminales de salida XLR y RCA.

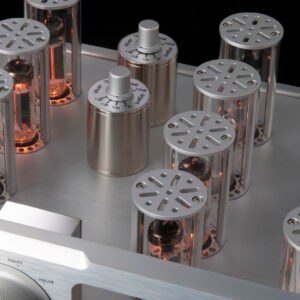

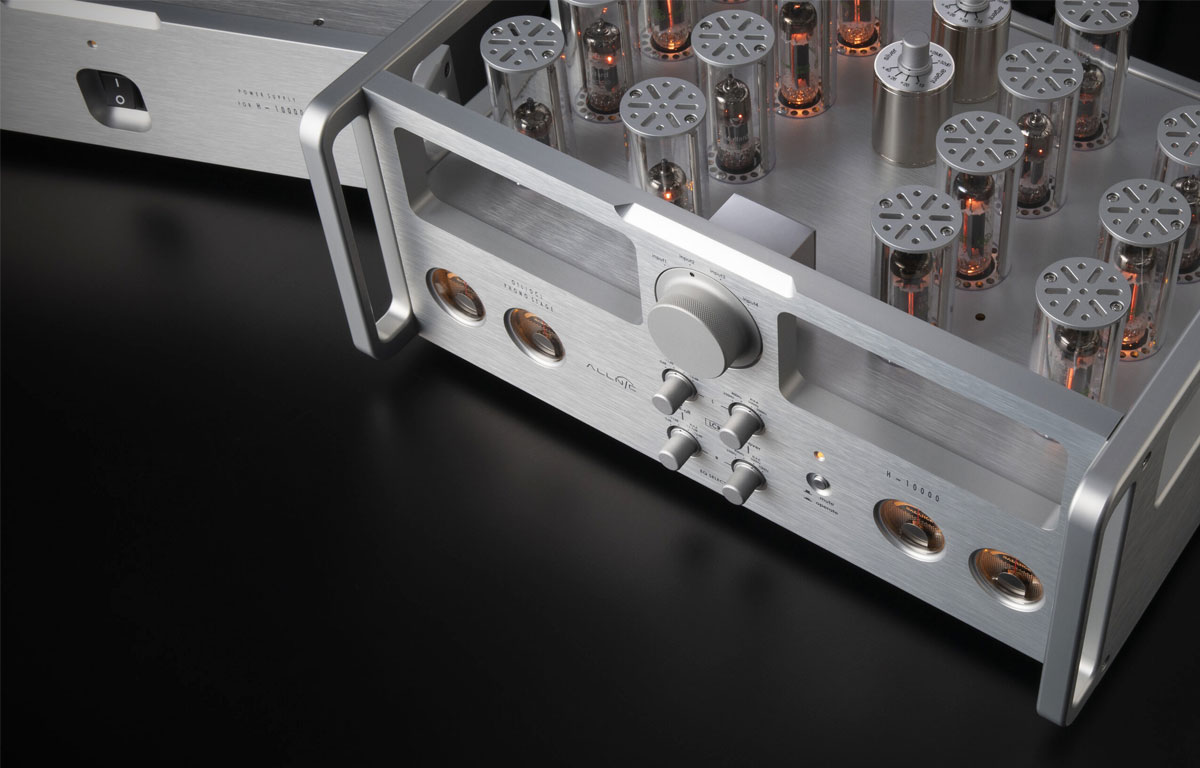

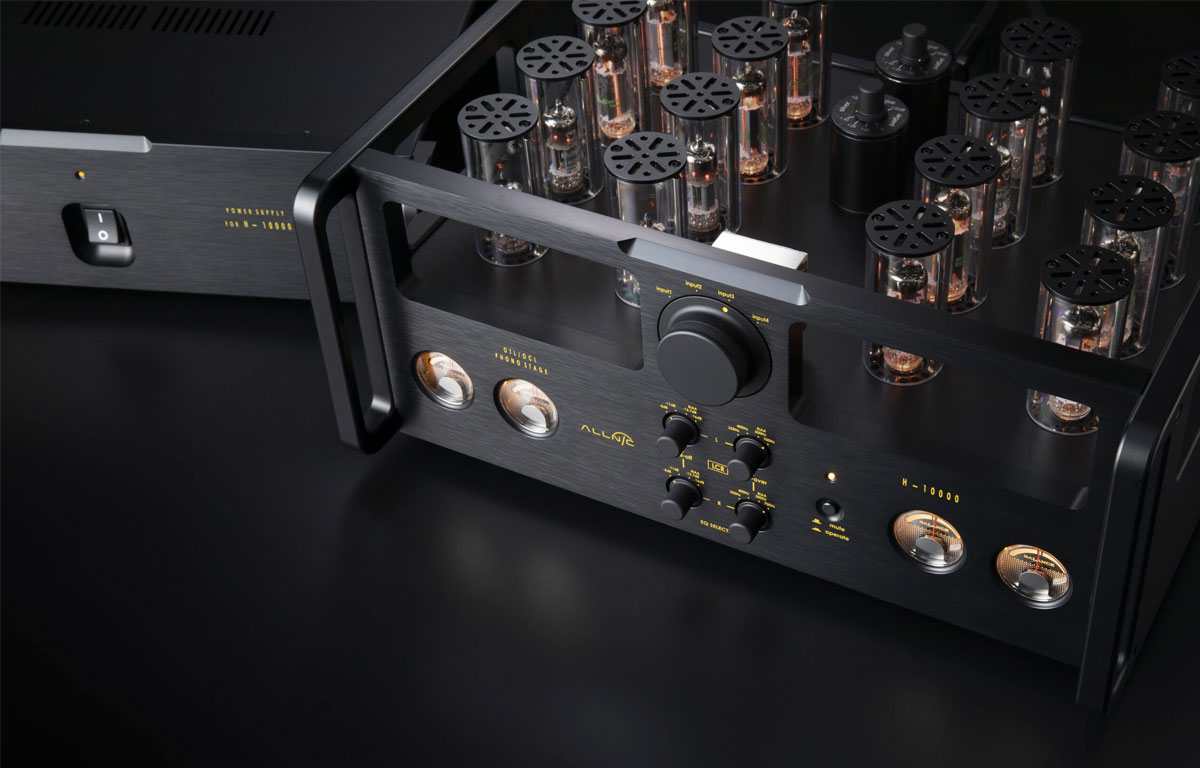

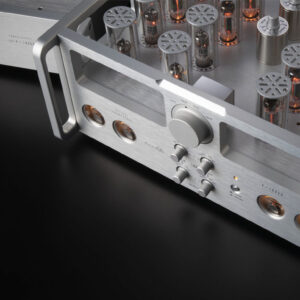

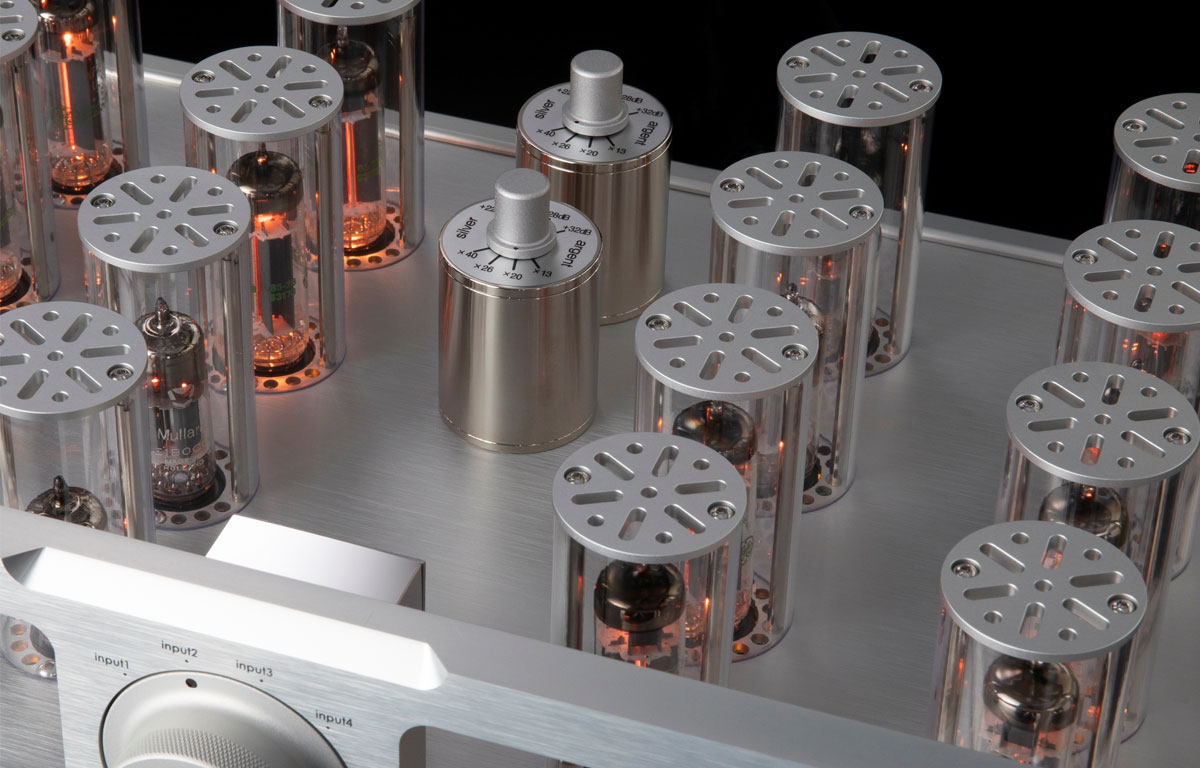

La unidad de amplificación emplea un total de 16 válvulas, 8 a cada lado, cada una en su propia chimenea de policarbonato. La disposición de las válvulas a cada lado de los controles del transformador elevador difiere. Dado que este amplificador de fono utiliza amplificación de dos etapas para alcanzar una alta ganancia de 40-72 dB, las señales de entrada de los canales izquierdo y derecho se amplifican en la primera etapa mediante una válvula triodo-pentodo ECF802, seguida de una válvula triodo doble E180CC y dos triodo 7233. Tras la corrección de la curva de fono, las señales de los canales izquierdo y derecho se amplifican en una segunda etapa de ganancia, también mediante una ECF802, una E180CC y dos 7233. Sin embargo, las válvulas de esta segunda etapa aparecen en la parte superior del chasis en orden inverso al de la primera etapa de ganancia.
Al igual que con nuestros otros diseños OTL/OCL, los transformadores de salida con núcleo de permalloy, orgullo de Allnic, desaparecen del H-10000. En su lugar, dos válvulas de salida 7233 por canal forman un circuito push-pull de un solo extremo (SEPP) que utiliza tanto la potencia positiva como la negativa para evitar que la CC pase a la siguiente etapa. La razón por la que se eligió la válvula 7233 como salida es su muy baja resistencia interna; con tan solo 230 Ω, puede alimentar con potencia el siguiente preamplificador o amplificador integrado sin coloración ni distorsión.
Los transformadores elevadores MC integrados con cable de plata son otra característica del H-10000. Los preamplificadores de phono y los transformadores elevadores de Allnic se hicieron famosos inicialmente por utilizar permalloy, de alta permeabilidad, como núcleo del transformador. Posteriormente, el rendimiento de los transformadores elevadores se mejoró aún más fabricando las bobinas con cable de plata, que tiene mayor conductividad que el cobre. Las pérdidas en los transformadores elevadores se producen debido a la resistencia de la bobina y la saturación del núcleo durante el proceso de conversión y transferencia de energía, pero el uso de una bobina de cable de plata reduce estas pérdidas al permitir que la resistencia de la bobina se reduzca al máximo.
El ALLNIC AUDIO H-10000 OTL/OCL permite seleccionar el factor de amplificación y la impedancia de entrada de este transformador elevador entre cuatro opciones. Los transformadores elevadores, uno por canal en la parte trasera del panel superior, presentan cuatro factores de amplificación y relaciones de bobinado: 22 dB (×13), 26 dB (×20), 28 dB (×26) y 32 dB (×40). La ganancia MM del H-10000 es de 40 dB, y la ganancia MC es de 62 dB, 66 dB, 68 dB y 72 dB. Una vez determinada la relación de espiras de esta manera, la impedancia de entrada MC se determina automáticamente mediante la fórmula «Impedancia de entrada MM / Relación de espiras al cuadrado». Si la impedancia de entrada MM es 47KΩ, entonces: 22dB es 278Ω, 26dB es 117Ω, 28dB es 69Ω y 32dB es 29Ω.
Una última característica destacada del H-10000 es que admite no solo la curva RIAA estándar, sino también otras curvas de phono, como las de Decca y Columbia, a través de las unidades de ecualización multicurva LCR. Las dos unidades por canal se controlan desde el panel frontal. Por ejemplo, se puede seleccionar la curva RIAA a 500 Hz como frecuencia de respuesta de paso bajo para un realce de 6 dB en la etapa de ecualización, y a -13,7 dB como nivel de atenuación al reproducir un paso alto de 10 kHz. Además de estos valores estándar, el H-10000 ofrece frecuencias de respuesta de 250 Hz, 400 Hz, 500 Hz y 700 Hz, y niveles de atenuación de paso alto de -5 dB, -11 dB, -13,7 dB y -16 dB.
ESPECIFICACIONES DEL PREVIO DE PHONO ALLNIC AUDIO H-10000 OTL/OCL:
| Especificación técnica | |
|---|---|
| Entradas | Bobina móvil (MC) × dos (2) pares desequilibrados (RCA) (MC1, MC2) – Bobina de plata pura de 4 pasos Transformador elevador MC Imán móvil (MM) × dos (2) pares desequilibrados (RCA) (MC3, MC4) |
| Módulos de ecualización multicurva tipo LCR mono dual | -Para la correcta reproducción de todos los formatos de discos de vinilo y mejorar la calidad del sonido. |
| Salidas | Un (1) par x no balanceado (RCA) Un (1) par x balanceado (XLR) |
| Suelo | Dos (2) terminales tipo tornillo |
| Respuesta de frecuencia (RIAA): | 20 Hz ~ 20 KHz (±0 dB, plano) |
| Ganancias de voltaje | MM +40dB (1KHz) MC +72dB (1Khz) |
| Impedancia de entrada | MC – hasta 200 Ω MM – hasta 47 KΩ |
| Voltaje máximo de entrada | MM sin recorte: 30 Hz – 100 mV 100 Hz – 150 mV 1 KHz – 300 mV 10 KHz – 600 mV |
| Distorsión armónica total (THD): | Menos del 0,1 % (1 KHz, salida 1 V) |
| Impedancia de salida | 50 Ω (Constante) |
| Relación señal/ruido (S/N): | – 80 dB (CCIR, 1 kHz) |
| Consumo de energía: | 190 W a 220 V / 110/120 V / 50 / 60 Hz 13 |
| Tubos: Etapa de fono: | Cuatro (4) x ECF802 – primera etapa de ganancia Cuatro (4) x E180CC – segunda etapa de conducción Ocho (8) x 7233 – última etapa de potencia |
| Fusible | AC 3 A, 250 V de acción lenta para regiones de 110/120 V AC 2 A, 250 V de acción lenta para regiones de 230/240 V |
| Dimensiones | Preamplificador de fono: 430 mm (16,9 pulgadas) x 380 mm (14,96 pulgadas) x 200 mm (7,9 pulgadas) (ancho x profundidad x alto) Fuente de alimentación: 430 mm (16,9 pulgadas) x 330 mm (13,7 pulgadas) x 130 mm (5,1 pulgadas) (ancho x profundidad x alto) |
| Peso | Preamplificador de fono: 12,6 kg (28 lbs.) sin embalaje; 16 kg (35 lbs. en embalaje original) Fuente de alimentación: 16 kg (36 lbs.) sin embalaje; 19 kg (42 lbs. en embalaje original) |
