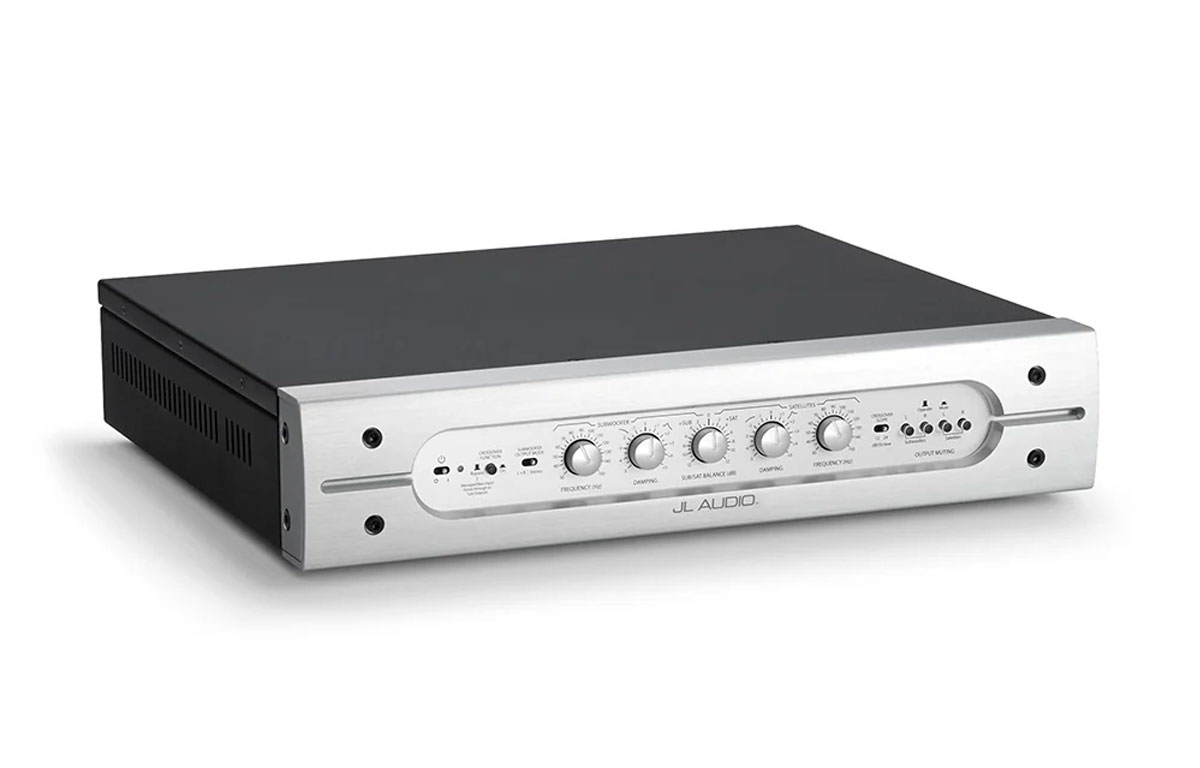

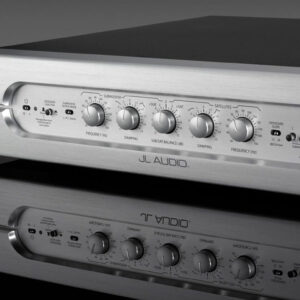

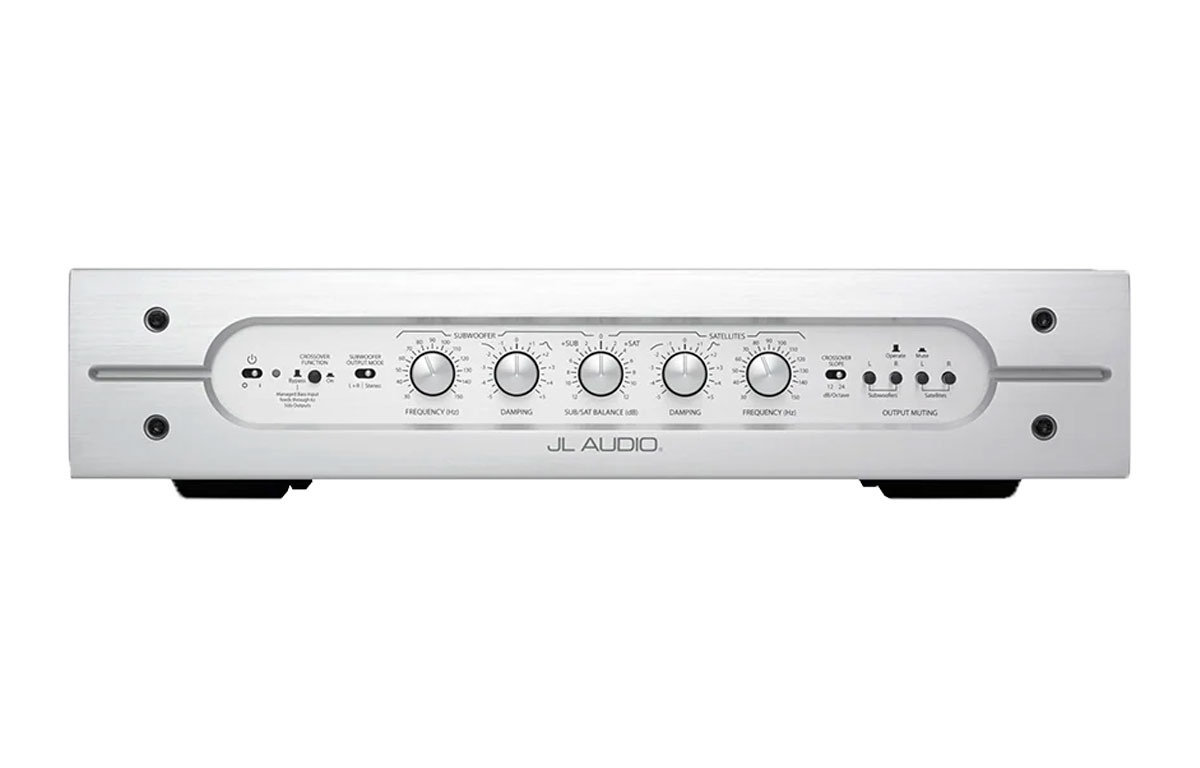

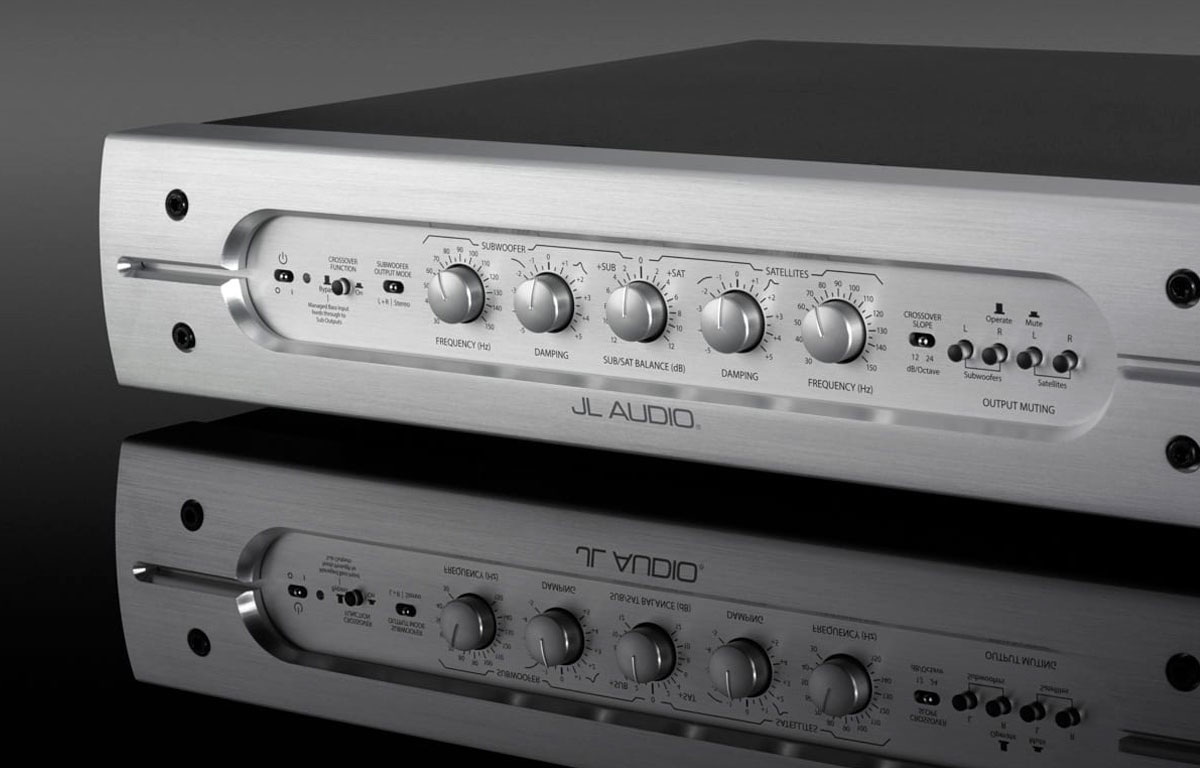

JL Audio CR-1
LA HERRAMIENTA DEFINITIVA PARA LA INTEGRACIÓN DE SUBWOOFER
Diseñado por y para audiófilos, este filtro de cruce de subwoofer activo ofrece una potente combinación de funciones de ajuste de subwoofer y satélite, junto con un compromiso total con la pureza de la señal analógica.

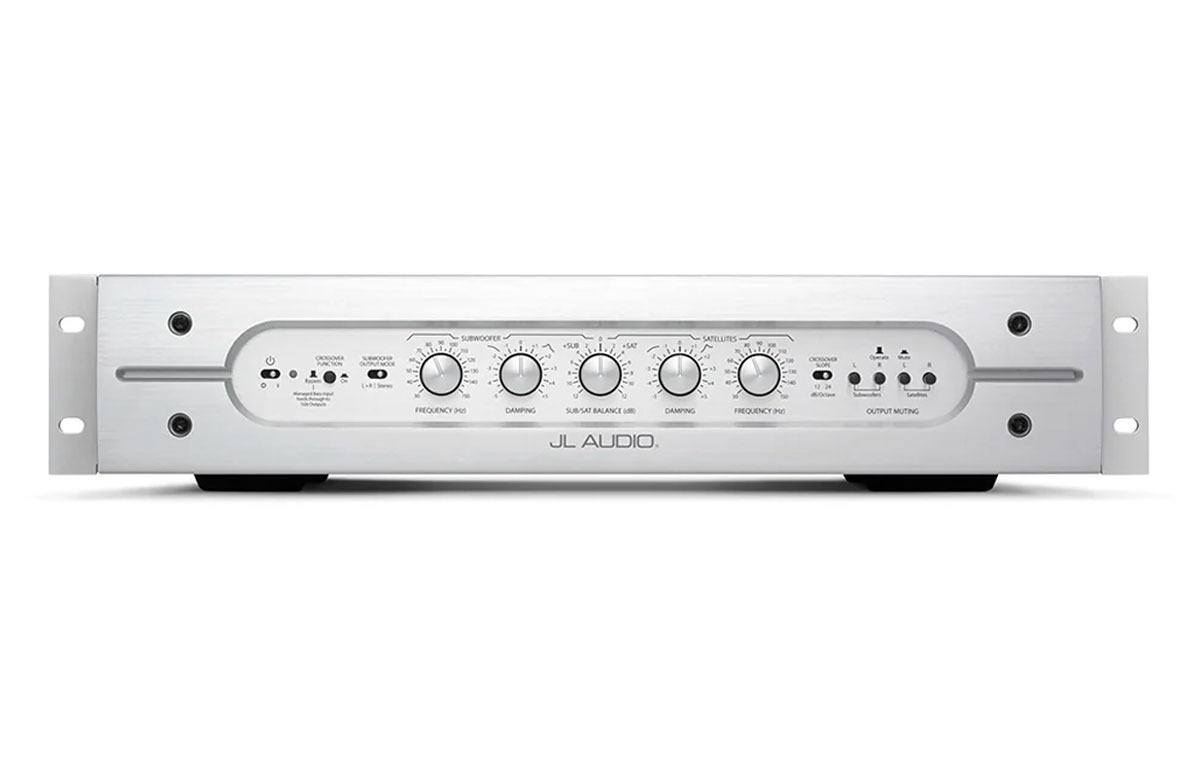

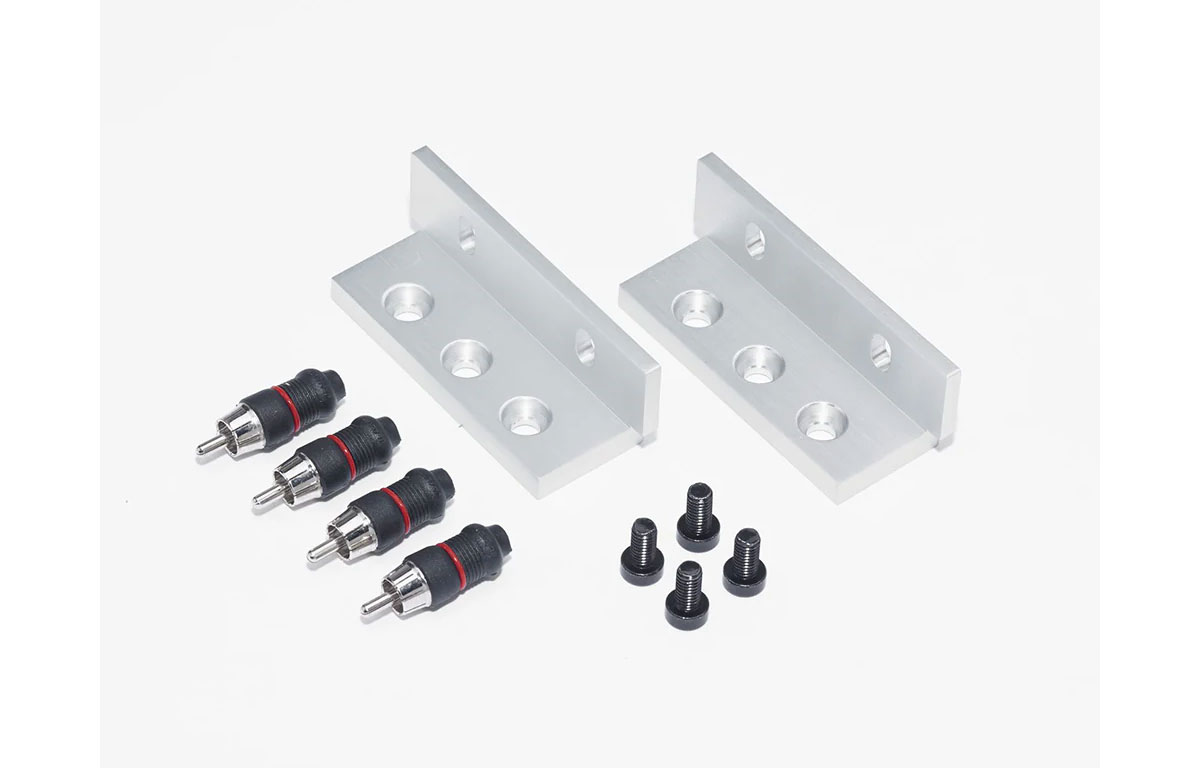

OPCIÓN DE MONTAJE EN BASTIDOR
ENTRADAS Y SALIDAS EQUILIBRADAS Y NO EQUILIBRADAS
CONTROL DE LA AMORTIGUACIÓN DEL FILTRO CON Q VARIABLE

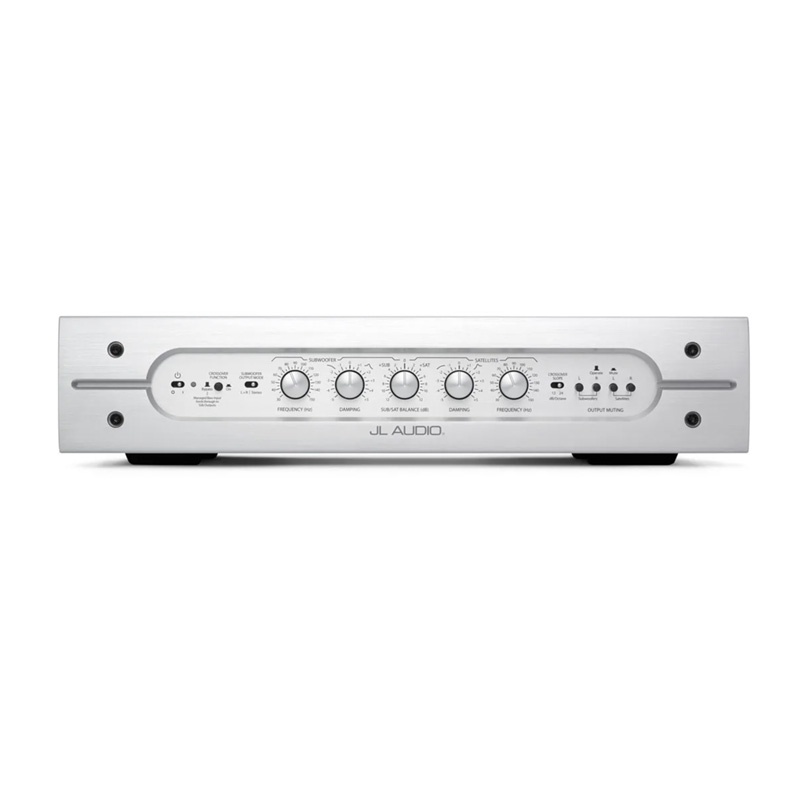

ELIGE ENTRE MONO, I+D Y ESTÉREO CON EL INTERRUPTOR DEL PANEL FRONTAL
FILTRO DE PASO ALTO PARA SATÉLITES
FILTRO DE PASO BAJO PARA SUBWOOFERS
TE VA A ENCANTAR
PERFECTAMENTE EQUILIBRADO

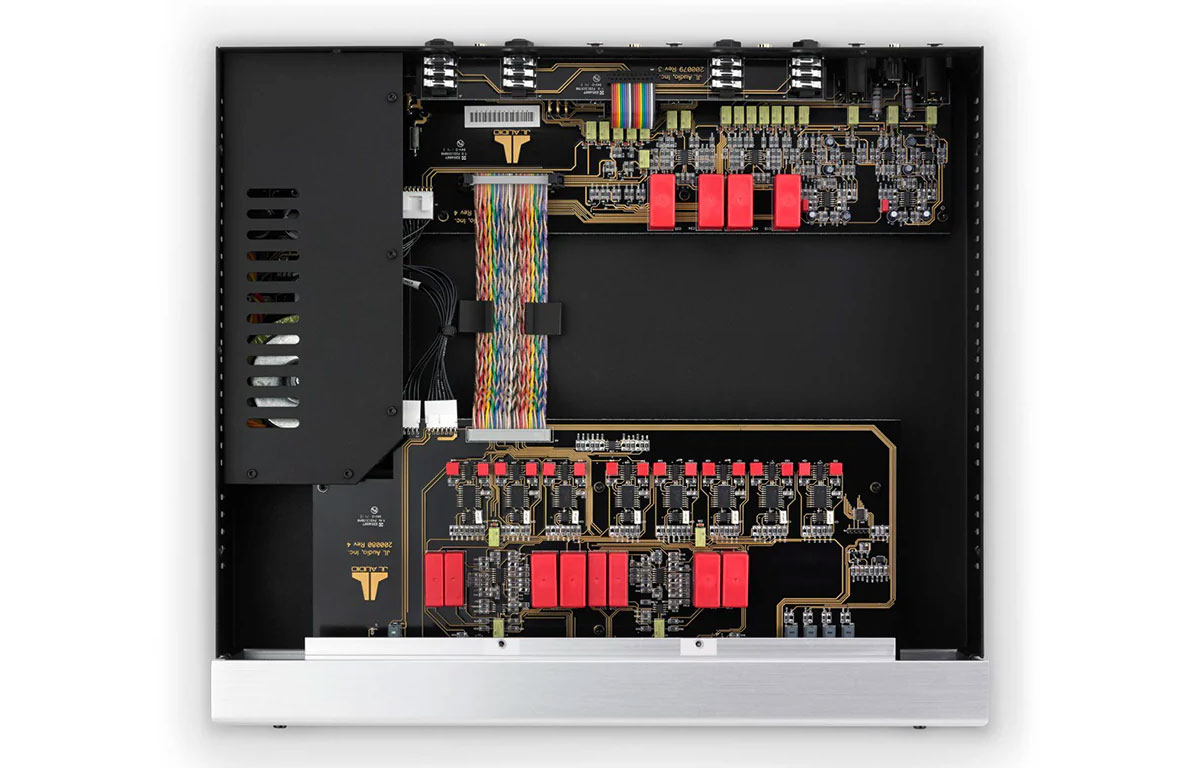

Este filtro de cruce de subwoofer se ha diseñado en torno a dos bancos de filtros de precisión Linkwitz-Riley de paso bajo y paso alto. Para ajustar las frecuencias de los filtros del circuito analógico, se emplean DAC multiplicadores con adaptación de la relación monolítica. Esto ofrece un comportamiento de seguimiento superior y un equilibrio entre los canales izquierdo y derecho mucho más preciso en comparación con los enfoques convencionales.
PIEZAS DE ALTA CALIDAD

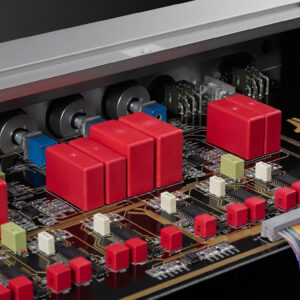

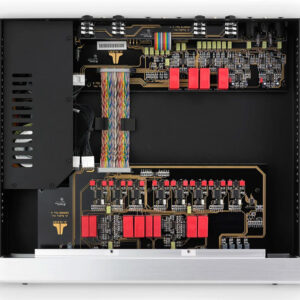

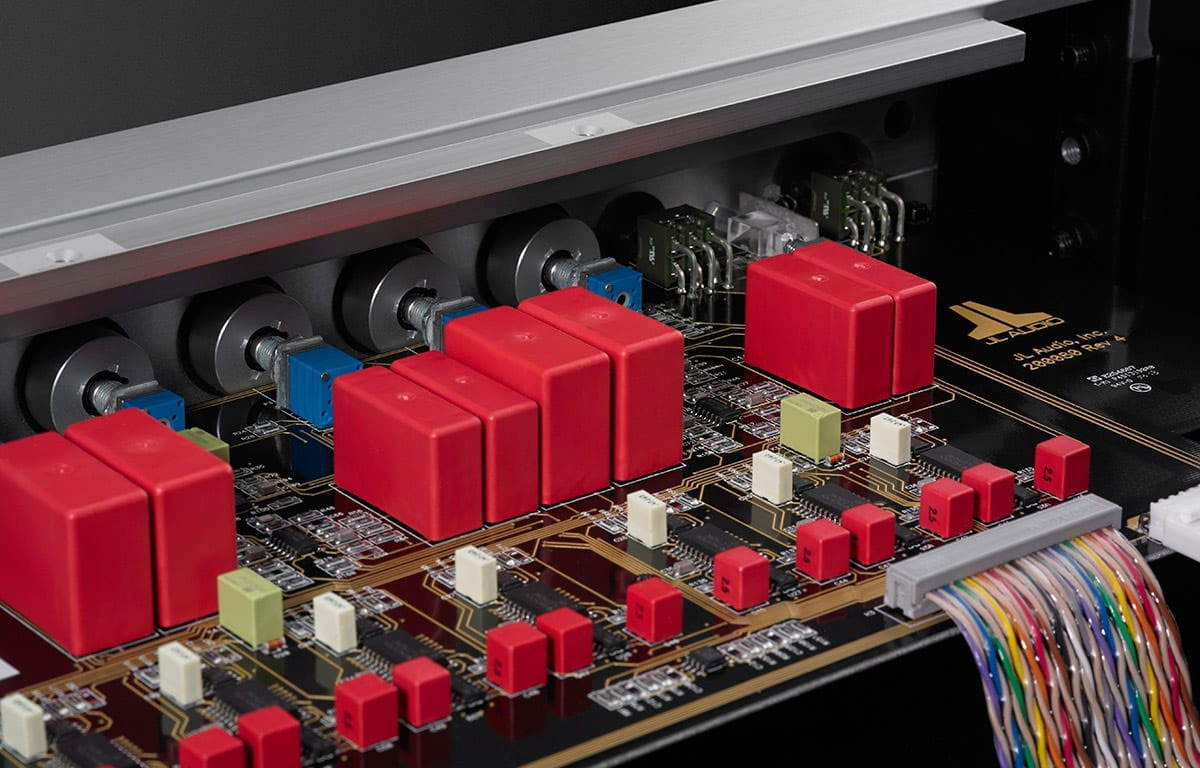

Para minimizar la distorsión y el ruido, este filtro de cruce de subwoofer cuenta con componentes de primera calidad en su circuito de audio totalmente analógico: resistencias de precisión del 1 %, amplificadores operacionales de grado de audio con entrada JFET, condensadores de película y lámina de polipropileno, y condensadores de película de polipropileno metalizado, entre otros.
GRAN ADAPTABILIDAD
El diseño de entrada-salida de este filtro de cruce de subwoofer hace que se ajuste perfectamente a estudios, salas de masterización o entornos de reproducción de dos canales para audiófilos. Para adaptarse a los sistemas de modo dual, incluye una función de derivación que activa un paso desde una entrada de graves gestionada específica en el panel posterior hasta las salidas de subwoofer del filtro de cruce. Esto facilita el cambio del modo de dos canales al modo multicanal.
Descripción | |
| Tensión máxima de entrada/salida | 8 Vrms (+18 dBv) |
|---|---|
| Impedancia de entrada | No equilibrada: 50 kΩ, equilibrada: 20 kΩ (10 kΩ por pata) |
| Impedancia de salida | No equilibrada: 150 Ω, equilibrada: 300 Ω (150 Ω por pata) |
| THD+N | < 0,002 % a 8 Vrms/10 kΩ 20 Hz-20 kHz, ancho de banda de 90 kHz |
| Separación de canales | >80 dB a 1 kHz |
| Respuesta de frecuencia de paso bajo (+0, -1 dB) | Desde 5 Hz hasta 1/4 de frecuencia de filtro |
| Respuesta de frecuencia de paso alto (+0, -1 dB) | Desde 4 veces la frecuencia de filtro hasta 80 kHz |
| Consumo de energía | 30 W (típico, con o sin señal) |
| Tensión de red (frecuencia) | 230/240 V (50 Hz o 60 Hz), ajustada de fábrica para el país de destino |
funciones | |
| Función del filtro de cruce | Bypass u On, seleccionables con el interruptor del panel frontal |
|---|---|
| Modos de salida del subwoofer | Mono, I+D o estéreo, seleccionables con el interruptor del panel frontal |
| Rango de frecuencia del filtro de cruce | 30 Hz-150 Hz, variable con controles independientes de frecuencia de filtro de paso alto y paso bajo en el panel frontal |

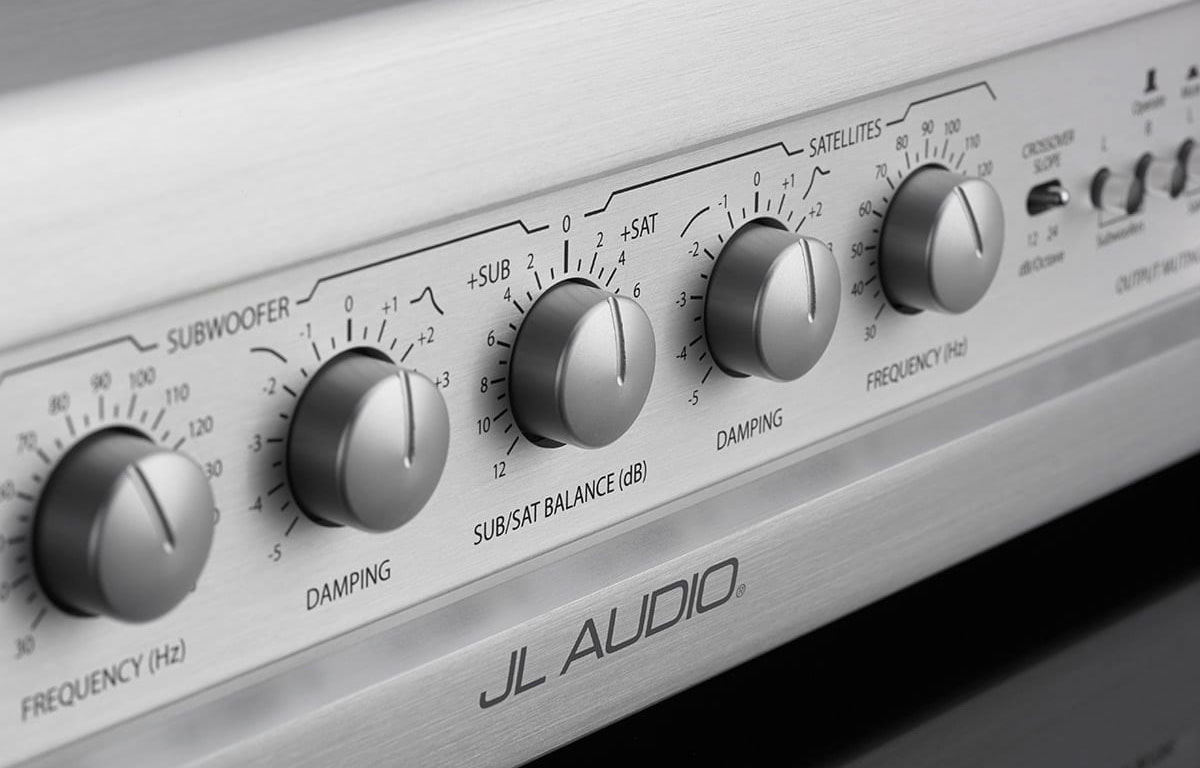

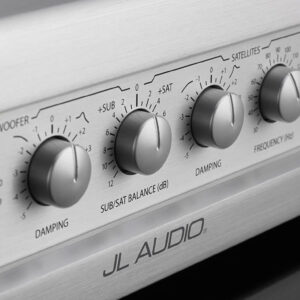

| Control del balance satélite/subwoofer | +/- 12 dB, totalmente variable con la rueda del panel frontal |
| Controles de amortiguación del filtro | Q: 0,3-1,4 a 12 dB/octava, a través de la rueda del panel frontal Q: 0,16-4,0 a 24 dB/octava, a través de la rueda del panel frontal Para cualquier pendiente, Q = 0,5 en la marca de punto muerto superior «0» |
| Pendientes de filtro | 12 dB/octava o 24 dB/octava, Linkwitz-Riley seleccionable con el interruptor del panel frontal |
| Silenciamiento de salida | Independiente para cada salida, a través de los botones del panel frontal |
| Elevación de tierra | Aislada/conectada a la toma de tierra, a través del interruptor del panel trasero |

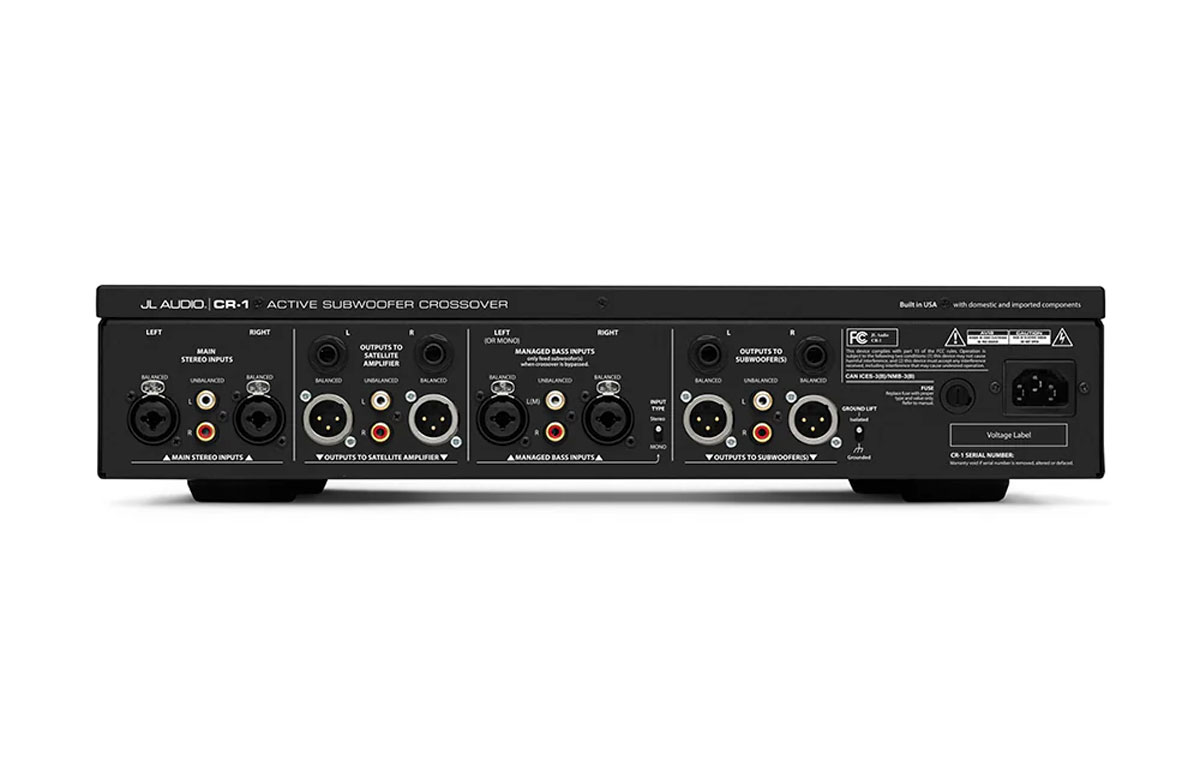

| Entradas estéreo principales | I/D no equilibradas: (2 conectores RCA) I/D equilibradas (2 conectores combinados XLR/TRS) |
| Entradas de graves gestionadas | I/D no equilibradas: (2 conectores RCA) I/D equilibradas (2 conectores combinados XLR/TRS) |
| Salidas de línea de satélite | No equilibradas (2 conectores RCA) Equilibradas (2 conectores TRS, 2 conectores XLR) |
| Salidas de línea de subwoofer | I/D no equilibradas: (2 conectores RCA) I/D equilibradas: (2 conectores TRS, 2 conectores XLR) |
