MAGICO nos muestra en 10 pasos la construcción del mejor Altavoz
M2
Magico, el líder en diseño y fabricación de altavoces de alto rendimiento, se complace en anunciar la M2 que amplía la línea de productos de la serie M y presenta muchos diseños de ingeniería innovadores destilados de la M6 y M3.

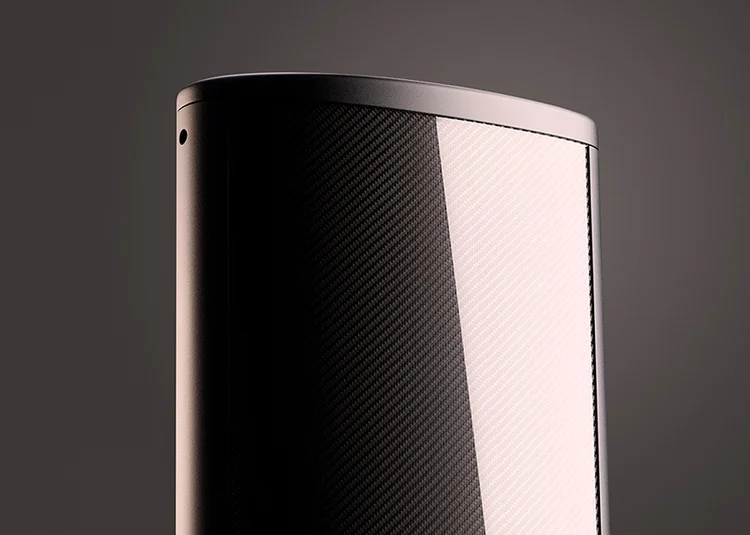

Nuestra investigación de la ciencia de los materiales en las propiedades y aplicaciones del carbono permite que M2 presente un nuevo recinto monocasco. Similar en la técnica de construcción introducida en el M6, se forma utilizando múltiples capas de fibra de carbono que suman un grosor de 3/8 ”. Similar a la cubierta externa de un avión de combate F-35, esta construcción de recinto en comparación con las piezas de aluminio mecanizadas o extruidas aumenta la relación de resistencia estructural a peso en un factor de 60, al tiempo que reduce el peso total en un 50% y proporciona dimensiones externas que son un 30% más pequeños sin comprometer el volumen interno. Las paredes interiores y exteriores curvadas minimizan las ondas estacionarias internas y eliminan las difracciones externas.

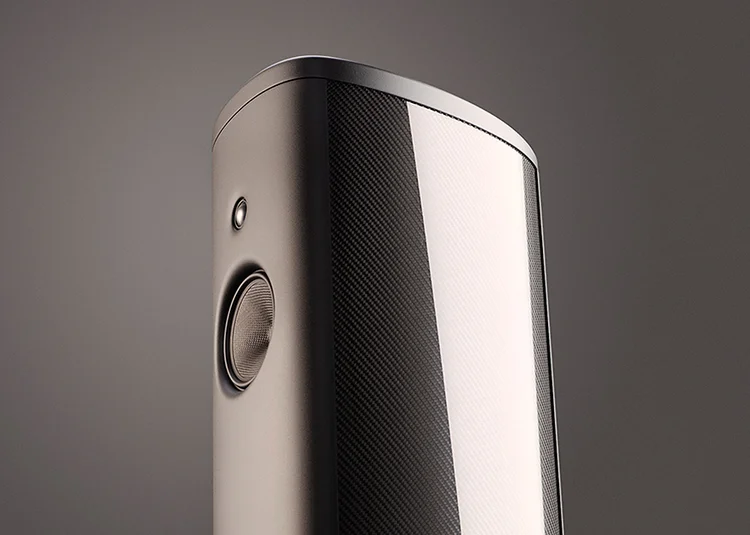

La M2 incorpora un tweeter de cúpula de berilio recubierto de diamante de 28 mm con geometría optimizada. El recubrimiento de diamante en la cúpula de berilio aumenta la rigidez sin agregar el peso extra de una cúpula de diamante puro y ofrece una relación casi perfecta de rigidez a peso que no tiene parangón en la industria. Este revolucionario diseño de tweeter proporciona un movimiento de excursión extralargo y utiliza un sistema de motor personalizado basado en neodimio que se adapta a la sensibilidad y la capacidad de manejo de potencia de la M2 a la vez que mantiene las características de dispersión ultra ancha y las mediciones de distorsión ultra baja.
Magico es el primer fabricante de productos de audio del mundo en utilizar grafeno en el desarrollo de un diseño de cono de altavoz radicalmente nuevo y avanzado. El grafeno tiene muchas propiedades extraordinarias y está clasificado como 100 veces más resistente que el acero más fuerte. El nuevo diseño del Magico de seis pulgadas de rango medio y los conos de graves de siete pulgadas que se encuentran en la M2 están fabricados con Multi-Wall carbon XG Nanographene con un nuevo tejido de carbono patentado ultra rígido que es un 20% más ligero y un 300% más rígido que el cono Materiales utilizados en anteriores ofertas de productos Magico. El controlador de rango medio cuenta con un sistema de motor a base de neodimio suspendido que utiliza dos imanes extra grandes que proporcionan un campo magnético ultraestabilizado para que funcione la bobina de voz de titanio puro. Este nuevo diseño de controlador radical establece un nuevo punto de referencia en la industria para el rendimiento y la minimización de la distorsión armónica total.
Un sub-envolvente construido específicamente para este propósito, formado por un polímero patentado, alberga el controlador de rango medio para optimizar el control y la articulación de las frecuencias de banda media y brinda protección contra la presión masiva de la onda de retorno de los controladores de bajos. A lo largo de la historia de los diseños de altavoces de 3 vías de Magico, se han implementado sub-envolventes de rango medio con diferentes formas, tamaños y materiales.
Los controladores de bajos duales en la M2 están alineados verticalmente para lograr una integración ideal en la sala y reproducir los registros más bajos de frecuencia de bajos con velocidad y precisión. Combinados, los controladores de bajos están optimizados para distorsiones mínimas relacionadas con la música en el dominio de la frecuencia y el tiempo usando la última simulación FEA de acústica, mecánica, electromagnética y de comportamiento térmico. El proceso de prueba ahora se completa en una única plataforma que permite que los niveles de optimización se lleven a un nivel más alto.

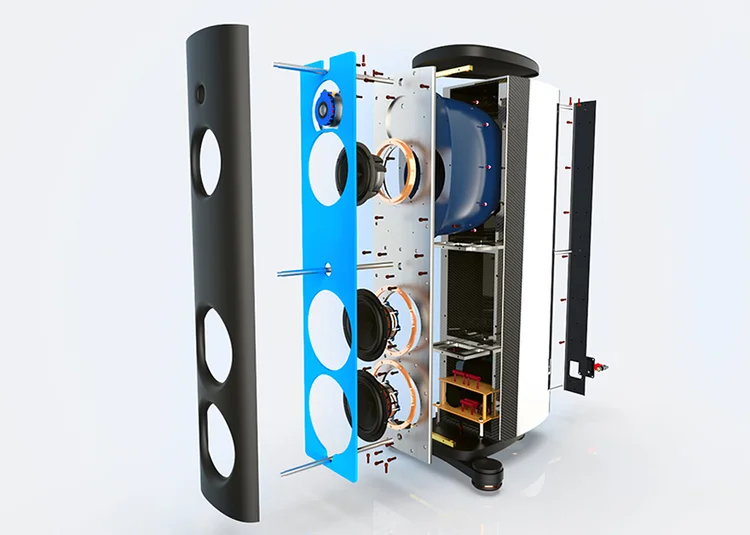

Un marco de matriz interno de tres ejes, junto con tres barras de tensión que se mueven de adelante hacia atrás internamente, contribuye a un recinto extremadamente rígido que elimina las resonancias y coloraciones no deseadas, lo que permite que todos los conductores se desempeñen con una resolución y dinámica impresionantes. Los cuatro controladores en la M2 están integrados acústicamente usando la topología exclusiva de Magico Simetría de cruce de simetría que incluye componentes de vanguardia de Mundorf, Alemania. El soporte MPOD 3-Pt contribuye al rendimiento sónico general al convertir la energía mecánica en calor a través de la ciencia de la amortiguación de capa restringida, al tiempo que proporciona un acoplamiento ideal al piso.
Especificaciones:
Sensibilidad: 88dB
Impedancia: 4 ohmios
Respuesta en frecuencia: 26 Hz – 50 kHz
Potencia recomendada: Mínimo 50W res
Medidas: 46 x 45 x 114 cms. (con soporte MPod) 75 kg. (con soporte de MPod)
MANUAL MAGICO M2.PDF
————————————————————————————————————————————
M2
Magico, the Leader in High-Performance Loudspeaker Design and Manufacture, is pleased to announce the M2 which expands the M-Series product lineup and features many ground-breaking engineering designs distilled from the M6 and M3.
Our materials science research in the properties and applications of carbon allows the M2 to feature a new monocoque enclosure. Similar in construction technique introduced in the M6, it is formed using multiple layers of carbon fiber adding up to a 3/8” thickness. Similar to the external shell of an F-35 fighter jet, this enclosure construction compared to machined or extruded aluminum parts increases the structural strength-to-weight ratio by a factor of 60, while reducing overall weight by 50% and yielding outer dimensions that are 30% smaller without compromising internal volume. The curved interior and exterior walls minimize internal standing waves and eliminate external diffractions.
The M2 incorporates a 28-mm Diamond coated Beryllium dome tweeter with optimized geometry. The Diamond coating on the Beryllium dome increases the stiffness without adding the extra weight of a pure Diamond dome and offers a near perfect stiffness to weight ratio that is unmatched in the industry. This revolutionary tweeter design provides extra-long excursion movement and uses a customized neodymium- based motor system that matches the sensitivity and power handling capabilities of the M2 while maintaining ultra-wide dispersion characteristics and ultra-low distortion measurements.
Magico is the world’s first audio product manufacturer to utilize graphene in the development of a radically new and advanced loudspeaker cone design. Graphene has many extraordinary properties and is rated to be 100 times stronger than the strongest steel. The newly designed Magico six-inch midrange driver and seven- inch bass driver cones found in the M2 are both manufactured using Multi-Wall carbon XG Nanographene with a new ultra-stiff proprietary carbon weave which is 20% lighter and 300% stiffer than cone materials used in previous Magico product offerings. The midrange driver features an underhung neodymium-based motor system that uses two extra-large magnets which provide an ultra-stabilized magnetic field for the pure Titanium voice coil to operate within. This radical new driver design sets a new industry benchmark for performance and the minimization of total harmonic distortion.
A purpose built sub-enclosure formed of a proprietary polymer houses the midrange driver to optimize the control and articulation of mid-band frequencies and provides protection from the massive back wave pressure of the bass drivers. Midrange sub-enclosures using different shapes, sizes and materials have been implemented throughout the history of Magico 3-way loudspeaker designs.
The dual bass drivers in the M2 are vertically aligned to achieve ideal room integration and reproduce the lowest registers of bass frequency with speed and accuracy. Combined, the bass drivers are optimized for minimal music related distortions in the frequency and time domain using the latest state-of-the-art FEA simulation of acoustics, mechanics, electromagnetic and thermal behavior. The testing process is now completed on a single platform allowing optimization levels to be taken to a higher level.
An internal three-axis matrix framework along with three tension rods running front to back internally, contribute to an extremely rigid enclosure which eliminates unwanted resonances and colorations, allowing all drivers to perform with stunning resolution and dynamics. All four drivers in the M2 are acoustically integrated using Magico’s exclusive Elliptical Symmetry Crossover topology that includes state-of-the-art components from Mundorf of Germany. The MPOD 3-Pt stand contributes to the overall sonic performance by converting mechanical energy to heat through the science of constrained layer damping, while providing ideal coupling to the floor.
Driver Complement
1” MBD5D Tweeter (x1)
- 6” MAG60004RTC Graphene Nano-Tec Midrange (x1)
- 7” MAG70008RT Graphene Nano-Tec Bass (x2)
Specifications
Sensitivity: Impedance: Frequency Response:Recommended Power: Dimensions:
Weight:
M2
M2 MPOD 3-Pt Stand
88dB
4 Ohms
26 Hz – 50 kHz
Minimum 50W rms
18” x 17.5” x 45” (w/ MPod Stand) 165 lbs. (w/ MPod Stand)
