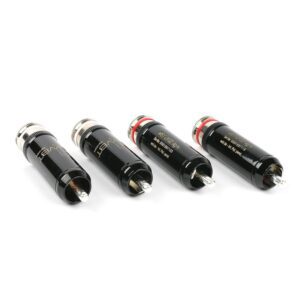

WBT-0102 (Ag) – SET 4UDS

WBT-0102 Ag

Conductividad máxima (conductor de señal de una pieza hecho de plata fina)
Libre de remolinos en gran medida
»Capacidad de banda ancha Ungefähr (hasta 200 MHz)
»Excelente blindaje electromagnético (EMI)
»Transmisión de señal segura y absoluta a través de pat. WBT recoge el dispositivo de sujeción
»Manga de sujeción de dos piezas en laca de piano negra

Enchufe RCA Signature con tecnología nextgen ™

con conductor de señal de plata fina

nextgen ™ – nueva generación de conectores WBT RCA

El elemento básico influye en la calidad del sonido del WBT-0112 Ag: la masa mínima de conductores de señal de plata fina. Se elige Silver porque es una garantía absoluta de transmisión, pero también por una excelente resolución fina. Los conductores de señal son pasivados y, por lo tanto, mejor protegidos contra la corrosión.

WBT-0102 Ag recae en el ancho de banda de transmisión de las TIC de hasta 200 MHz muy por encima del ancho de banda de transmisión de enchufes RCA convencionales.

A través del dispositivo colector de recogida que funciona como un portabrocas de una máquina taladradora, el contacto del enchufe se ha insertado firmemente en la toma RCA. La velocidad máxima de contacto proporciona una conexión segura, pero también minimiza la resistencia de transición.

Gracias al manguito de sujeción de dos piezas, el manguito no gira cuando se aprieta el manguito de sujeción y, por lo tanto, los elementos de contacto no quedan expuestos a la presión de torsión. Además, de esta manera se compensa la dimensión de inexactitud de los contactos exteriores de los enchufes hembra.

El pasador central está ranurado y ligeramente doblado hacia arriba con su característica de resorte firme que tiene una conexión eléctrica segura de larga duración con la menor resistencia de transición posible.

El elemento del cuerpo está hecho de latón (chapado en platino) para aceptar cables rígidos y particularmente gruesos. El cuerpo del conector de metal es, por supuesto eléctricamente desacoplada del und Unidad Central de contacto está hecha de tan poco metal como sea posible, por lo que aussi WBT-0102 Ag está libre de corrientes de Foucault a una amplia medida.

Otras grabaciones para grabaciones (tocadiscos, micrófonos) tienen un buen blindaje contra los campos electromagnéticos que interfieren. Las interferencias indeseables pueden estar rodeadas por (teléfonos celulares, computadoras, etc.). WBT-0110 puro nextgenTM fue diseñado como el enchufe RCA perfecto para enlaces digitales, el nuevo WBT-0102 Ag optimiza las conexiones analógicas. WBT-0102 Blindaje de electrones con blindaje electromagnético.

Para soldar el cable de WBT recomienda el uso de soldadura de plata WBT-0800 (voir aussi conexión de soldadura) qui es suave en la superficie.

El tornillo Torx proporciona un alivio de tensión de cable seguro. (La posición del tornillo Torx en el eje redondo del tapón puede variar según el proceso de producción).

WBT-0102 Ag

» ultimate conductivity (one-piece signal conductor made of fine silver)
» free from eddy to a large extent
» wideband capability Ungefähr (up to 200 MHz)
» excellent electromagnetic shielding (EMI)
» absolute secure signal transmission through pat. WBT collect chuck device
» two-piece clamping sleeve in black piano lacquer

Signature RCA plug with nextgen™ technology
with signal conductor made of fine silver

nextgen™ – new generation of WBT RCA connectors

The basic element having influence on the sound quality of WBT-0102 Ag is the Central Contact Unit which has been developed exactly the same way as for the plug model WBT-0110 Ag: minimal mass of signal conductors made of fine silver. Silver was chosen because of being the best electrical conductor which is the absolute guarantee not only for an ultra rapid signal transmission, but also for an excellent fine resolution. The signal conductors are passivated and thus best possibly protected against corrosion or mirgration which would affect the contact quality.

WBT-0102 Ag lies with its transmission bandwidth of up to 200 MHz far in excess of the transmission bandwidth of conventional RCA plugs.

Through the collect chuck device which works like a chuck of a drill machine the plug’s outer contact once inserted clamps firmly to the RCA socket. The maximum contact pressure provides not only a secure connection, but also minimizes the transition resistance.

Thanks to the two-piece clamping sleeve the sleeve’s cone does not turn while the clamping sleeve is tightened and thus the contact elements are not exposed to twisting pressure. Besides, this way dimension inaccuracy of the outer contacts of the female sockets are compensated for.

The centre pin is slotted and slightly bent up and thus guarantees with its firm spring feature a long-lasting secure electrical connection with lowest transition resistance possible.

The body element is made of brass (platinum plated) in order to accept rigid and particularly thick cables. The metal connector body is of course electrically uncoupled from the Central Contact Unit und is made of as little metal as possible so that also WBT-0102 Ag is free from eddy current to a large extent.

Other than for digital outputs it is very important for phono outputs (record players, microphones) to have a good shielding against electromagnetic interfering fields. The undesirable interspersions can be very high depending on the nature of the devices and first of all on what they are surrounded by (cellular phones, computers etc.). WBT-0110 nextgenTM pure was designed as the perfect RCA plug for digital links, the new WBT-0102 Ag optimizes analogue connections. WBT-0102 Ag has the more conductive and with the minus contact element connected brass clamping sleeve in order to provide the necessary electromagnetic shielding.

For soldering your cable WBT recommends using silver solder WBT-0800 (see also solder connection) which is gentle on the surface.

Torx screw provides a secure cable strain relief. (The position of the Torx screw on the plug´s round shaft can vary depending on the production process).

Cable diameter: up to 9 mm
Connection technique: soldering (see WBT silver solder)
Identification: red, white or yellow
Cable strain relief: Torx screw (T.6)
Recommended tool:

> Torx T.6 key WBT-0488
(supplied with each sales package for end users)

> Dynamometric key WBT-0481
for professional OEM mounting
