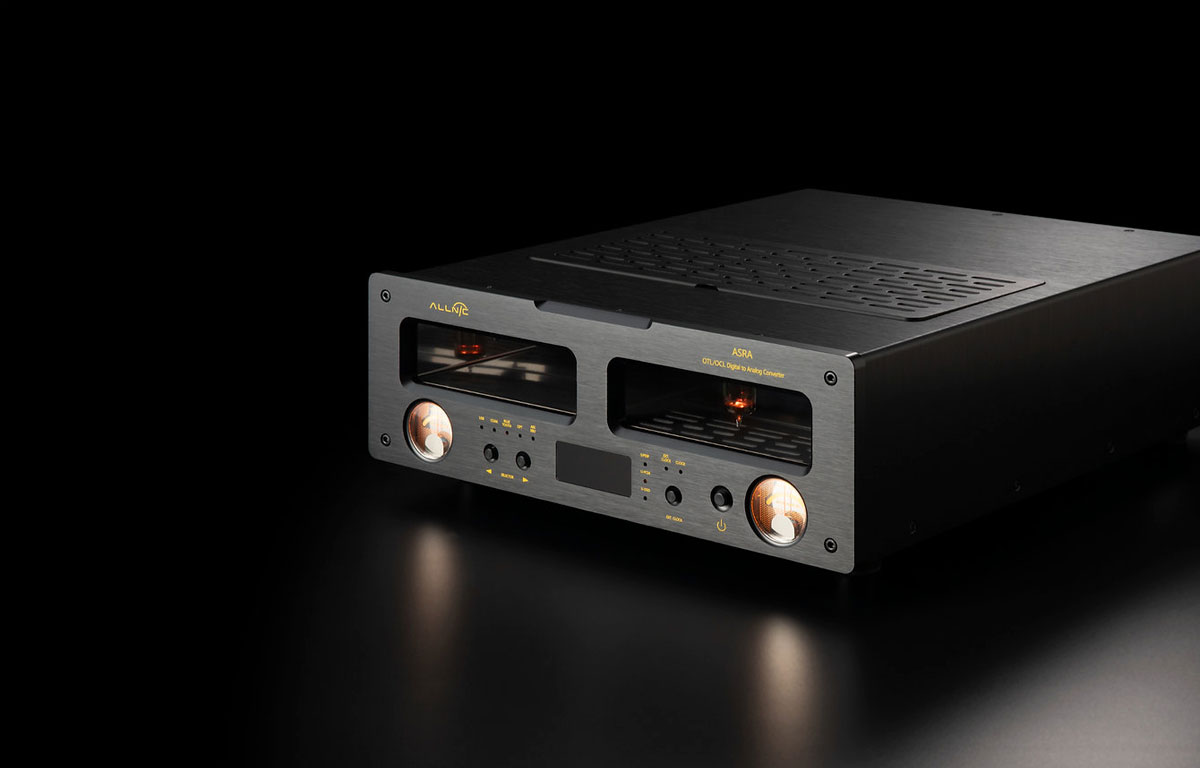

RD-7500 ASRA
DAC OTL/OCL RD-7500
Objetivo de diseño: Minimización de la distorsión (cable directo con ganancia)
El principio fundamental del diseño de audio, que consiste en » cable directo con ganancia», implica amplificar con precisión la magnitud de la señal de entrada y transmitirla sin añadir ninguna modulación ni procesamiento.
En particular, a diferencia de los amplificadores convencionales que amplifican la potencia, un DAC es un dispositivo que convierte señales digitales mínimas en analógicas y las envía a la siguiente etapa, por lo que la precisión y la pureza de la señal son de suma importancia. Con este fin, el RD-7500 ha eliminado toda interferencia que obstruya el flujo de señales a lo largo de todo el proceso digital y analógico.
- Parte digital: Chip DAC de máxima precisión actual (ESS ES9039PRO)
El punto de partida de una transmisión analógica precisa es la restauración digital perfecta. El RD-7500 está equipado con el chip ES9039PRO de ESS Technology, considerado el mejor chip DAC disponible actualmente.
Arquitectura HyperStream IV: Mediante tecnología de cuarta generación, se somete a un sofisticado proceso de conversión que supera al de la generación anterior.
Procesamiento de datos de ultra alta resolución: basado en una arquitectura de 32 bits y 8 canales, logra un rango dinámico (DNR) impresionante y una distorsión extremadamente baja (THD+N), restaurando a la perfección incluso los microdetalles ocultos en las fuentes digitales.
- Metodología 1: Eliminación de la retroalimentación negativa (no retroalimentación)
La retroalimentación (NFB) es una «herramienta de calibración» de ingeniería que corrige los valores numéricos, mientras que la ausencia de retroalimentación es un «enfoque artístico» que maximiza la pureza del dispositivo.
| división | Comentarios (Comentarios negativos) | Sin retroalimentación |
| Filosofía del diseño | Corrija los errores comparando la salida con la entrada. | Amplifica la señal de entrada tal cual, sin ninguna adición ni sustracción. |
| Distorsión (THD) | Reducir forzosamente la tasa de distorsión numérica | Resuelto por la linealidad del propio dispositivo. |
| Velocidad de respuesta | Retraso de un minuto causado por el retardo del bucle | Respuesta inmediata y sin demora (transitoria) |
| Características de fase | La distorsión de fase puede ocurrir a altas frecuencias. | La fase es extremadamente estable en toda la banda. |
| impedancia de salida | Descenso forzado mediante retroalimentación | Determinado únicamente por la baja resistencia interna del dispositivo. |
Diferencia fundamental: Si la retroalimentación es un “método para corregir lo que salió mal después de que ocurrió”, la ausencia de retroalimentación de Allnic es un **“método para evitar que las cosas salgan mal desde el principio”**. Este diseño es posible gracias a la abrumadora linealidad del tubo de vacío 5687 .
- Metodología 2: OTL/OCL (sin transformador de salida / sin condensador de salida)
El RD-7500 elimina por completo las barreras físicas de la señal, como los transformadores de salida y los condensadores de acoplamiento, gracias a su diseño OTL/OCL. Esto permite una transmisión de banda ancha real sin distorsión de fase ni pérdida de información, desde la banda de CC hasta frecuencias ultraaltas que superan el rango audible, y transmite la energía inherente de la fuente digital al amplificador sin alteraciones.
Eliminación del transformador (L): Al eliminar por completo la inductancia de fuga y la capacitancia distribuida que degradan la resolución de alta frecuencia, se han asegurado frecuencias altas nítidas.
Eliminación del condensador (C): Al romper la barrera de reactancia (XC) que bloquea las bajas frecuencias, se ha eliminado el retardo de tiempo de los graves (desfase). Como resultado, ofrece una respuesta de graves extremadamente rápida y resistente.
- Metodología 3: 5687 Amplificación de etapa única con tubo de vacío (etapa única)
En los convertidores digital-analógico (DAC), la pureza de la señal es más importante que la amplificación excesiva, y por esta razón, el RD-7500 insiste en una amplificación de una sola etapa utilizando tubos de vacío 5687 .
Realización de la ruta más corta: a diferencia de los circuitos amplificadores IC/TR o multietapa que pasan por docenas de componentes, la contaminación de la señal se bloquea por completo con una sola etapa de amplificación.
Potente accionamiento directo: El 5687 tiene una resistencia interna muy baja y una alta conductividad mutua, lo que le permite asegurar una ganancia suficiente y una baja impedancia de salida simultáneamente con la amplificación de una sola etapa, impulsando así el amplificador con gran potencia.
- Conclusión: Un diseño sin precedentes que resolvió simultáneamente desafíos técnicos.
El RD-7500 es una referencia indiscutible para los usuarios de audio de todo el mundo .
La combinación del ES9039PRO , el mejor chip disponible actualmente , con la exclusiva amplificación de una sola etapa, la ausencia de retroalimentación y las tecnologías OTL/OCL de Allnic en un único circuito es un logro de ingeniería de alto nivel diseñado para conseguir simultáneamente precisión digital y pureza analógica.
| Categoría | Artículo | Detalles |
| Entradas digitales | Terminales de entrada | Un (1) USB, un (1) óptico, un (1) AES/EBU, un (1) coaxial |
| Bluetooth | Bluetooth 5.1 (aptX, aptX-LL, aptX-HD, aptX adaptativo) | |
| Rendimiento digital | Chip DAC | Un (1) ES9039PRO (arquitectura HyperStream IV de 32 bits) |
| Tasas de muestreo | PCM: 44,1 kHz – 384 kHz / DSD: DSD64 – DSD512 | |
| DoP / S/PDIF | DoP: hasta DoP512 / S/PDIF: hasta 192 kHz | |
| Rendimiento de salida | DNR: +132 dB / THD+N: −122 dB / Salida: Balanceada 2 Vrms | |
| Sistemas operativos compatibles | Entrada USB | Windows (7, 8, 10/11), Mac (OSX 10.6+), Linux (compatible con UAC2) |
| Especificaciones analógicas | Tipo de circuito | Totalmente OTL/OCL (sin transformador de salida / sin condensador de salida) |
| Tubos de vacío | 5687 x 2 | |
| Ganancia / Impedancia | Ganancia: +5 dB / Impedancia de salida: 500 Ω | |
| Relación señal/ruido | -110 dB | |
| Físico y control | Panel frontal | Botones y LED (USB, óptico, AES/EBU, coaxial, Bluetooth, reloj externo) |
| Dimensiones (Ancho × Profundidad × Alto) | 35,5 cm x 44,5 cm x 14,0 cm (14 x 17,5 x 5,5 pulgadas) |
