Generador de reloj maestro G-02X: Reloj OCXO
Generador de reloj maestro
El generador de reloj maestro de alta precisión G-02X adopta nuevas tecnologías como «Amplificadores de búfer de reloj de amplio rango», circuitos «Adaptive Zero Ground» y un nuevo OCXO de alta precisión hecho a medida para lograr lo mejor en expresión musical de su sistema de audio digital.
OCXO de ultra alta precisión
El núcleo de la unidad cuenta con un OCXO (oscilador de cristal controlado por horno) personalizado recientemente desarrollado por Esoteric que se compone de un horno que mantiene una temperatura interna constante, un oscilador de cristal y un circuito oscilante. Este OCXO fue diseñado para una alta calidad de audio basado en la sabiduría de la serie Grandioso para proporcionar una excelente precisión de frecuencia central (±0.01 ppm típico) y reduce el ruido de fase en aproximadamente 3 dB.
* en comparación con el modelo anterior.
* Medido a una frecuencia de compensación de 100 Hz
«Amplificador de búfer de reloj de amplio rango»
La unidad adopta los «Amplificadores de búfer de reloj de amplio rango» desarrollados para el Grandioso G1. Estos circuitos discretos utilizan transistores de alta velocidad con excelente rendimiento a altas frecuencias y están separados para cada terminal de salida para contribuir a mejorar la calidad del sonido.
Modo «Tierra cero adaptativa»
El G-02X tiene el circuito «Adaptive Zero Ground» heredado del Grandioso G1 entre el OCXO interno y los amplificadores de búfer. El modo «Adaptive Zero Ground» activa activamente la señal de tierra a 0 voltios y reduce en gran medida el ruido (fluctuación aleatoria) causado por la variación en el voltaje de tierra. El usuario puede seleccionar entre el modo adaptativo y el modo normal, para diferentes características de sonido de acuerdo con sus preferencias de escucha.

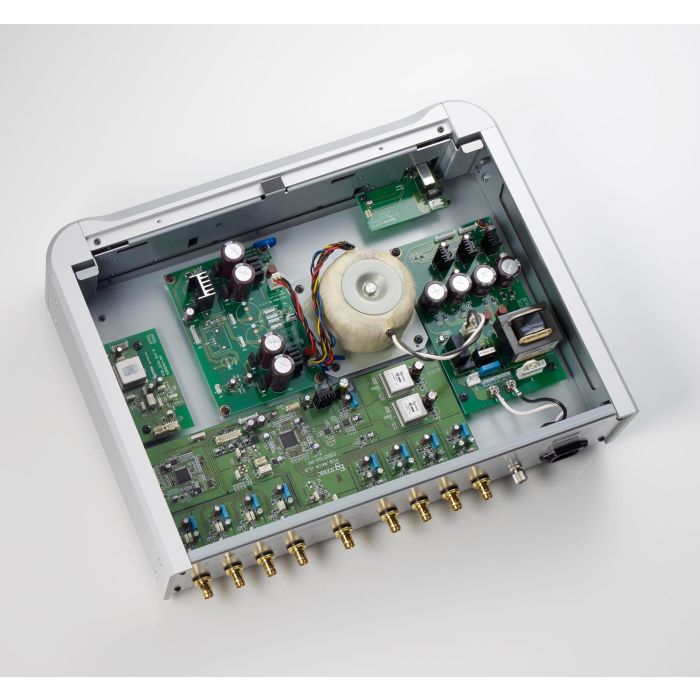

Fuente de alimentación sustancial
Se adopta una fuente de alimentación de nuevo diseño para maximizar el rendimiento de los nuevos «Amplificadores de búfer de reloj de amplio rango», con el amplificador y la fuente de alimentación divididos en bloques para garantizar que la unidad sea limpia y potente. Se utiliza un transformador toroidal como transformador principal y un transformador de núcleo. El dedicado se utiliza para el control. Se utiliza una serie de condensadores múltiples para el circuito de filtro de ondulación y se utilizan diodos de barrera Schottky para una respuesta rápida para admitir un procesamiento digital rápido.

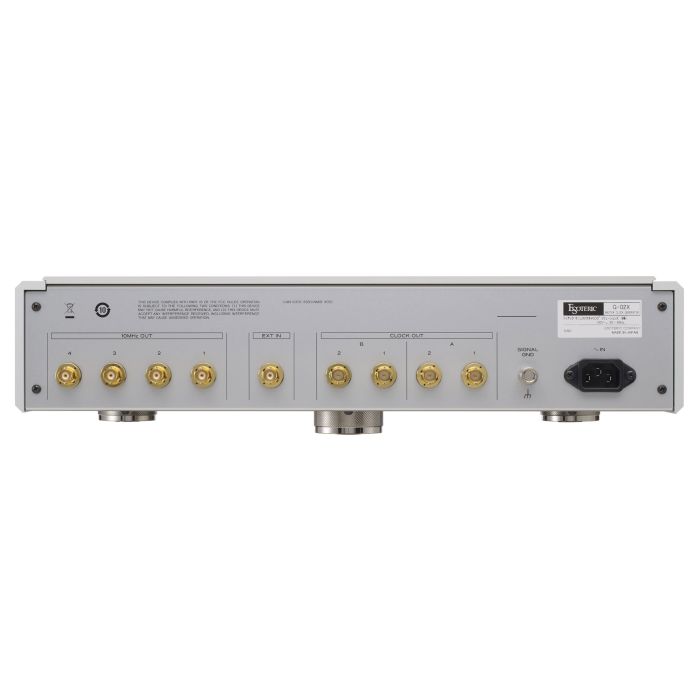

Ocho salidas
El G-02X puede suministrar una señal de reloj a un máximo de ocho dispositivos. La salida se puede encender y apagar para cada terminal. La unidad tiene cuatro terminales de salida de reloj de onda sinusoidal de 10 MHz. Los otros cuatro terminales de salida (2 x A y 2 x B) permiten que las señales de reloj se emitan a 100 kHz, 10 MHz (onda cuadrada) y la frecuencia básica de 44.1 kHz / 48 kHz, hasta una frecuencia máxima de 22.5792 MHz / 24.576 MHz, y se pueden configurar frecuencias de salida independientes para cada terminal.
Otras funciones
- Entrada externa de 10 MHz para relojes externos
- Terminales BNC chapados en oro de latón fresado
- Función de precalentamiento para OCXO interno
- Pantalla electroluminescente EL orgánica
