ESOTERIC G-05

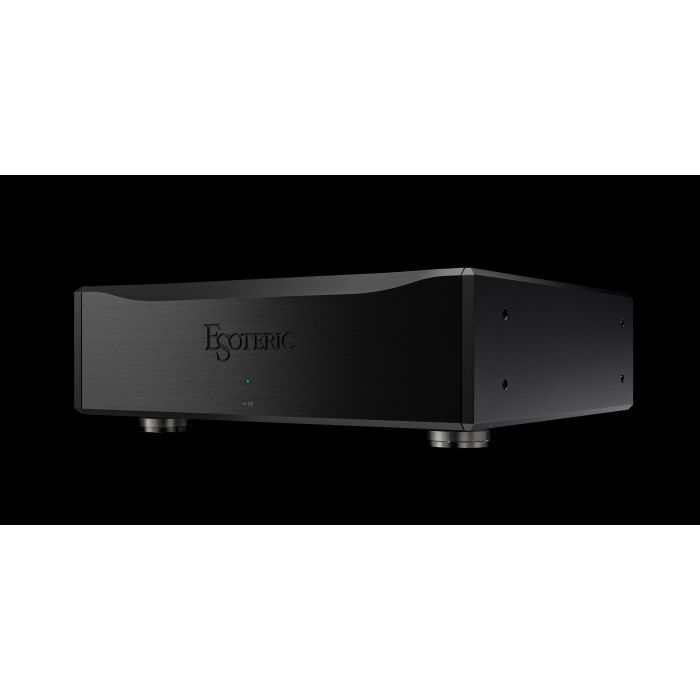

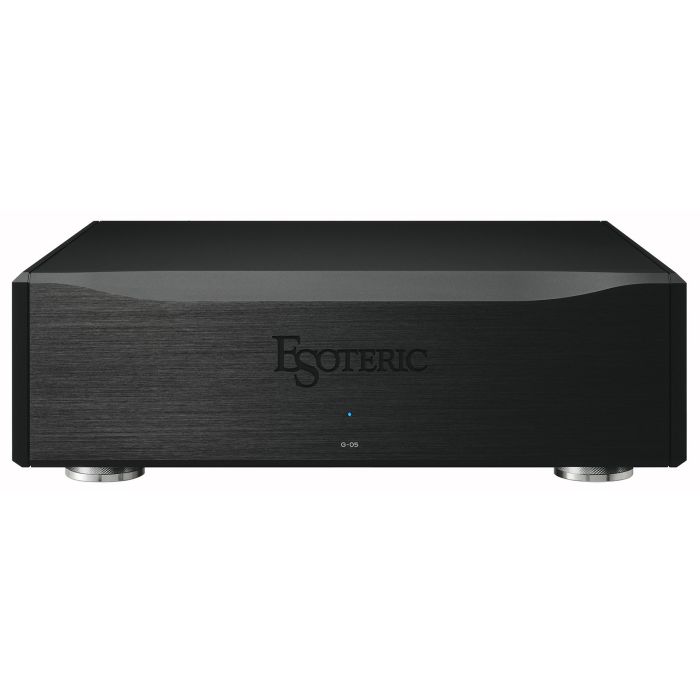

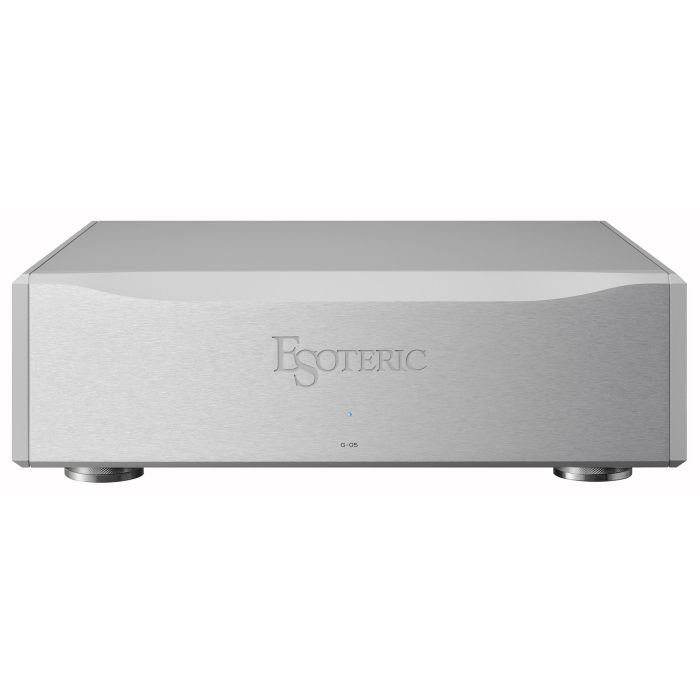

Esoteric G-05: Master Clock Generator

El Master Clock Generator lleva la expresión musical de las fuentes digitales un paso más allá.
El G-05 está equipado con el “Master Sound Discrete Clock”, un módulo de reloj desarrollado íntegramente por nosotros.

The Ultimate Five

El Master Sound Discrete Clock, un módulo de reloj OCXO* desarrollado completamente internamente, ha sido diseñado para permitir que el equipo de fuente digital combinado lleve la expresión musical un paso más allá.
El generador de reloj maestro G-05 ahora está disponible con este módulo desarrollado internamente, que sacará todo el potencial de reproducción musical de las series Esoteric K y N, así como una amplia gama de otros reproductores digitales.

* OCXO = Oscilador de cristal controlado por horno

La nueva serie Esoteric 05

Estilo minimalista y hermoso destilado de la tecnología y la calidad emblemáticas de Esoteric. Y el excelente sonido que transporta al propietario a una experiencia auditiva de primera clase. Este es el concepto central de la Serie Esoteric 05, el núcleo de la marca Esoteric.

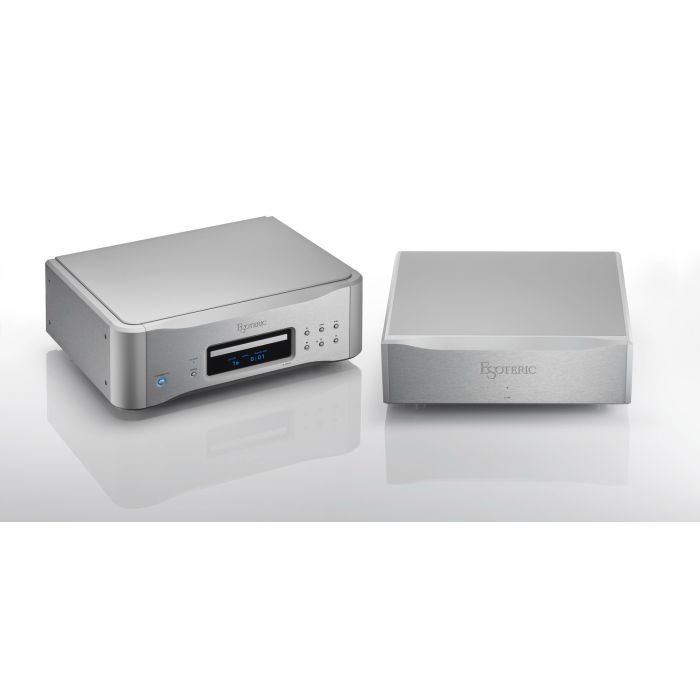

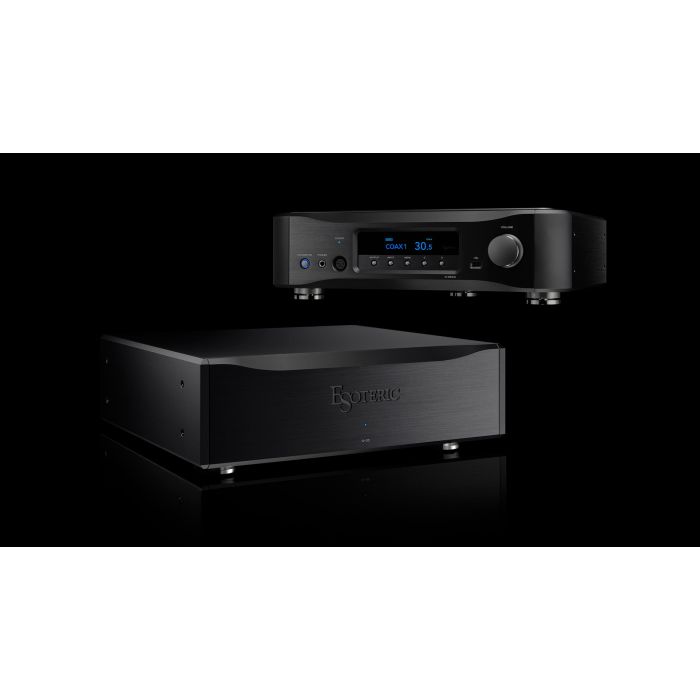

La Serie 05 consta del icónico reproductor de CD K-05XD Super Audio de la marca, el preamplificador DAC de red N-05XD y el amplificador de potencia estéreo S-05 Clase A, que incorpora los resultados de desarrollo de la Serie Grandioso. Además, el G-05 Master Clock Generator, que presenta el exclusivo Master Sound Discrete Clock, se ha agregado a la línea, lo que hace posible expandir un sistema de audio que es aún más libre y más adecuado para la búsqueda de la calidad del sonido.

Características clave

• “Master Sound Discrete Clock”, que puede hacer que la calidad del sonido del reproductor digital conectado sea más musical.
• El Esoteric G-05 se puede utilizar con Esoteric K-series, N-series y varios otros reproductores digitales que tienen una entrada de reloj de 10 MHz.
• El Esoteric SXT-03, un gran oscilador de cristal personalizado con características electrofísicas ideales.
• Master Sound TC, un sistema único de control de temperatura total.
• Control de calentador de etapas múltiples con 128 pasos para mantener una temperatura uniforme en el horno.
• Tres fuentes de alimentación independientes que suministran directamente el voltaje óptimo a cada bloque de circuitos para un sonido de alta calidad.
• Circuito de búfer Esoteric-HCLD que puede generar una onda sinusoidal pura de 10 MHz con su poderosa capacidad de transferencia de corriente.
• Cuatro terminales de salida de reloj de onda sinusoidal de 10 MHz.

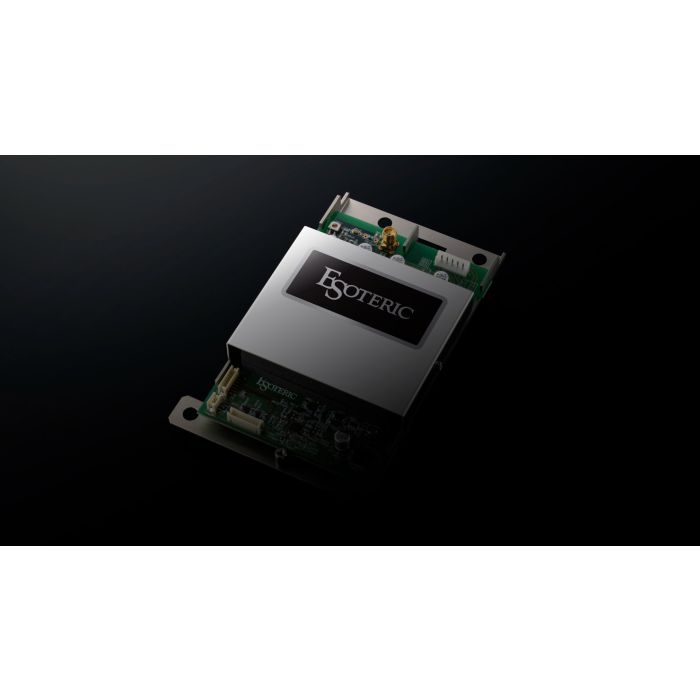

Master Sound Discrete Clock

Módulo de reloj manufacturado de Esoteric

El «Master Sound Discrete Clock» en el G-05 ha sido desarrollado por Esoteric internamente, desde la selección del oscilador de cristal hasta el circuito de control de temperatura y su programa de control para lograr una alta precisión, todo completado en un circuito discreto único. El módulo de reloj interno de Esoteric está dedicado a la reproducción de música. Hemos prestado mucha atención a cada detalle y mejorado la calidad de la expresión musical mediante el diseño de nuestro propio circuito de oscilador de cristal, previamente empaquetado como un módulo de propósito general, en un circuito discreto único para producir tonos más cercanos a los ideales de nuestros ingenieros.

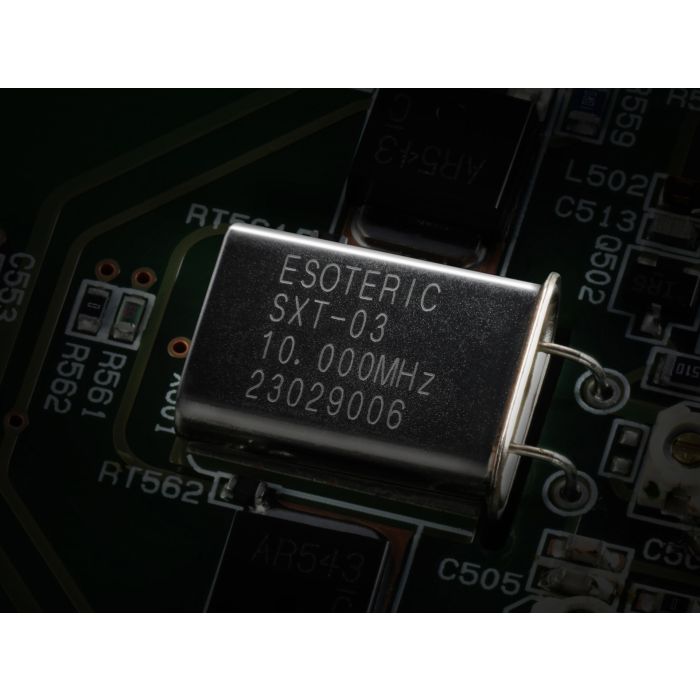

Oscilador de cristal personalizado «Esotérico SXT-03»

Los relojes de cristal generalmente tienen un timbre natural, bajo ruido de fase y excelente estabilidad cuando se combinan con sistemas avanzados de control de temperatura. Además, como la señal del reloj se genera por oscilación, existe una fuerte correlación entre las propiedades físicas del material y la calidad de sonido final lograda. Los cristales más grandes tienen una mayor autooscilación y un mayor margen de oscilación, incluso con mayor resistencia en el circuito, lo que hace que la oscilación sea más estable. El Esoteric G-05 está equipado con el Esoteric SXT-03, un gran oscilador de cristal personalizado con propiedades electrofísicas ideales. El material de cristal en bruto crece lentamente durante un largo período de tiempo y luego se corta SC (corte compensado por estrés) con excelentes características de temperatura. También analizamos el proceso de fabricación hasta el más mínimo detalle, seleccionando y usando cuidadosamente cristales cuyas fluctuaciones de frecuencia central estén estrictamente dentro de las especificaciones.

Master Sound TC*: programa de control de temperatura exclusivo de Esoteric

La precisión de la frecuencia del cristal se ve afectada por la temperatura. Por lo tanto, el control de la temperatura es el factor más importante para mantener una alta precisión del reloj. El «Master Sound TC» patentado por Esoteric es un sistema de control de temperatura total que maximiza el rendimiento del cristal. Hemos desarrollado internamente no solo el hardware, sino también el software de control para garantizar que Master Sound Discrete Clock ofrezca el mayor rendimiento posible. En un OCXO típico, los cristales se almacenan en un horno caliente y se mantienen a una temperatura constante. Sin embargo, los cristales difieren en la temperatura a la que son más estables. En nuestro sistema Master Sound TC, la temperatura del horno se controla mediante un programa personalizado para cada cristal para garantizar que cada cristal esté siempre a la temperatura adecuada para un rendimiento estable.

* TC = Control térmico

Master Sound TC: proceso de calibración único

Las características de temperatura de cada cristal SXT-03 se miden durante la producción y se crea un cuadro de características individuales; el SXT-03 se ensambla en un módulo y, según este gráfico, el programa de control del microordenador del horno se ajusta individualmente a la temperatura ambiente en la que la oscilación es más estable. Esta serie de procesos, incluido el quemado, se lleva a cabo cuidadosamente para cada unidad individual.

Calentador controlado de varios pasos de 128 pasos para mantener una temperatura uniforme en el horno

El calentador, que mantiene una temperatura uniforme dentro del horno, es también una especialidad concentrada de Esoteric. Los calentadores en los módulos ordinarios simplemente se controlan para que se enciendan y apaguen repetidamente junto con las temperaturas crecientes y descendentes dentro del horno, pero en el reloj discreto Master Sound, la temperatura se controla con precisión mediante un calentador con 128 pasos de control de pasos múltiples. . Además, al minimizar las fluctuaciones de corriente que se producen cuando se enciende y se apaga el calentador, se eliminan los efectos adversos de las fluctuaciones de corriente en el circuito del oscilador de cristal.

Características especiales

Tres fuentes de alimentación independientes para un rendimiento musical superior

Los módulos OCXO generalmente se configuran con una sola fuente de alimentación. En el Esoteric G-05, sin embargo, la sección de suministro de energía es independiente del circuito del oscilador, el circuito del calentador/control y el amplificador de búfer, y el voltaje óptimo se suministra directamente a cada bloque de circuito para lograr una alta calidad de sonido.

Circuito de búfer de salida Esoteric-HCLD

El Esoteric G-05 está equipado con el aclamado circuito amplificador de búfer de salida «Esoteric-HCLD» que se encuentra en el preamplificador Grandioso C1X. Aprovecha su poderosa capacidad de transferencia de corriente y su amplia respuesta de frecuencia de 180 MHz para brindar una señal de reloj de onda sinusoidal pura de 10 MHz a los reproductores digitales conectados.

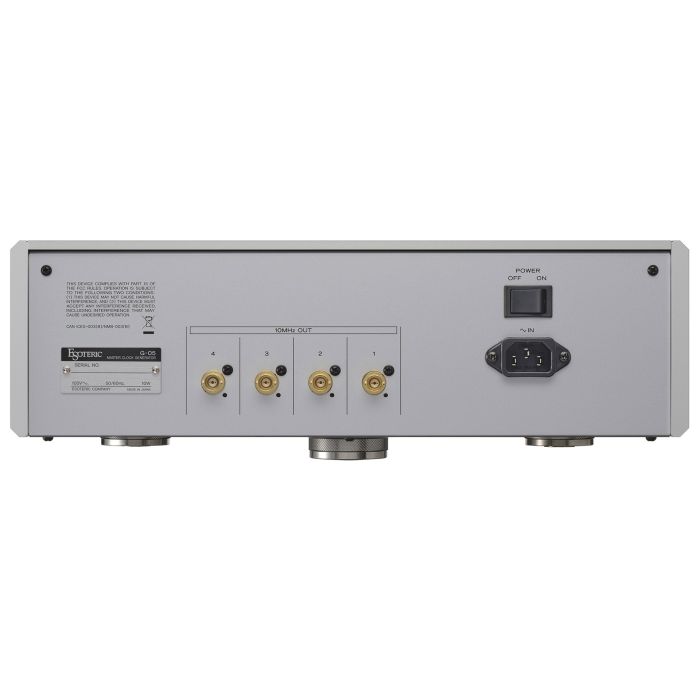

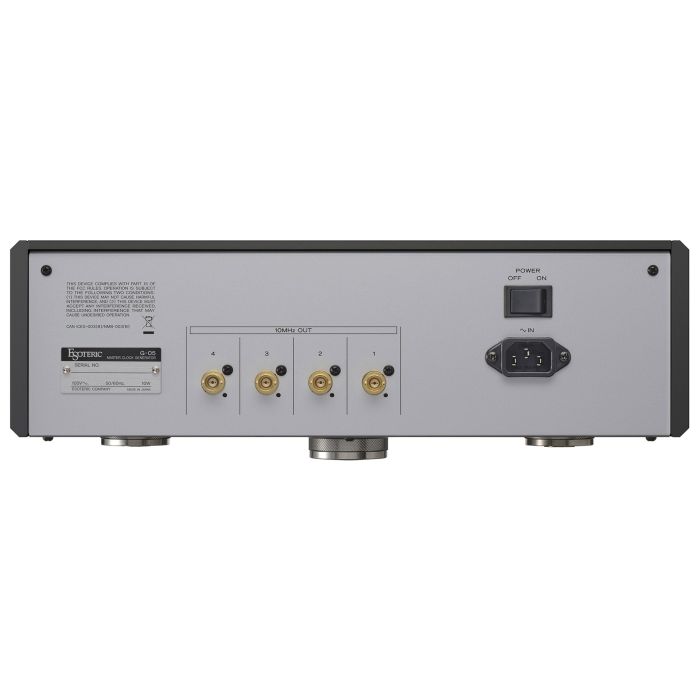

Equipado con cuatro salidas de reloj de 10 MHz

Se proporcionan cuatro salidas de reloj de onda sinusoidal de 10 MHz para suministrar relojes a hasta cuatro dispositivos digitales.

Cables coaxiales de diseño personalizado con conectores SMA estándar MIL

Se utilizan cables coaxiales personalizados especiales, cuidadosamente seleccionados para la calidad del sonido, para el cableado crítico dentro del G-05. Los conectores son conectores SMA chapados en oro que cumplen con los estándares MIL. Los conectores de salida son conectores BNC chapados en oro con una impedancia ajustada con precisión = 50 Ω para aumentar la fiabilidad de la transmisión y reducir las pérdidas.

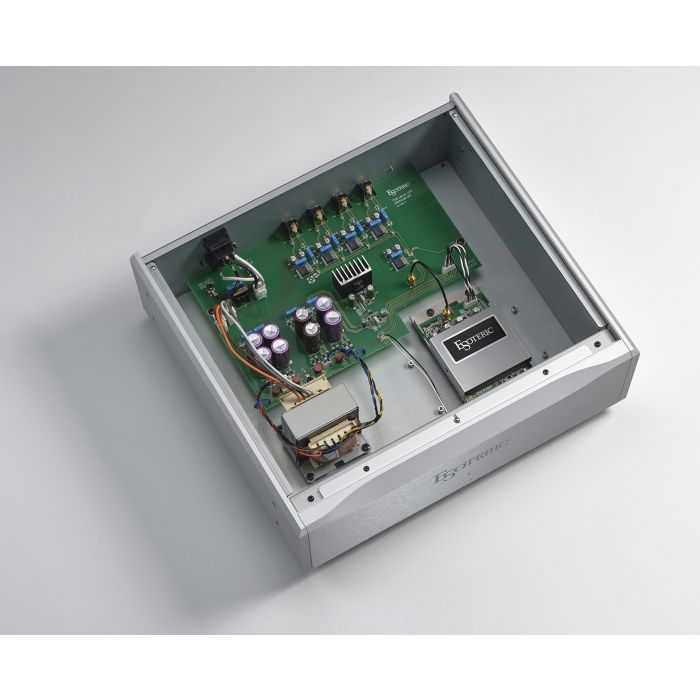

Construcción de chasis única

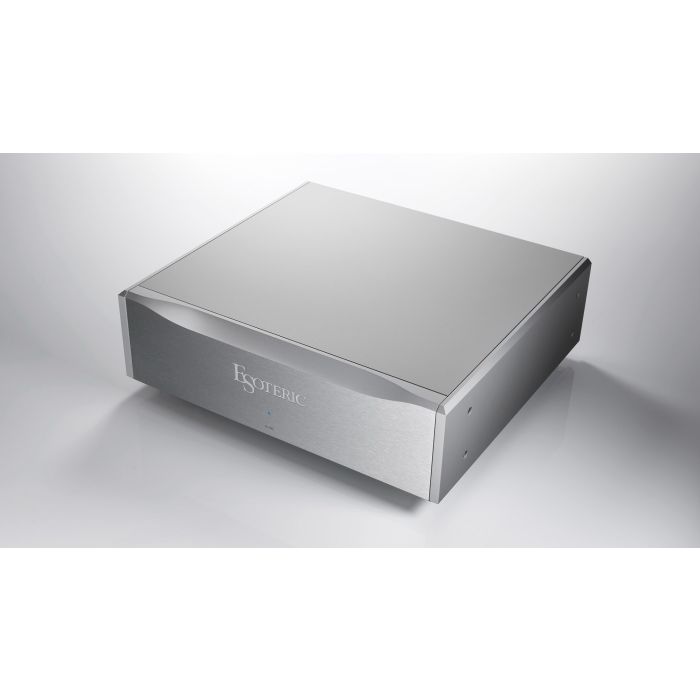

La construcción del chasis también está especialmente diseñada para relojes maestros sensibles a las vibraciones. Los paneles frontal y lateral están fabricados con aluminio de paredes gruesas y resistente para suprimir las vibraciones externas. El módulo Master Sound Discrete Clock dentro del chasis se monta libremente y se conecta a tierra por su propio peso sin el uso de tornillos de montaje. Los pies de aislamiento, mecanizados en acero y apoyados en tres puntos, utilizan un método de montaje especial que utiliza el peso del chasis para conectarse a la placa inferior. Al eliminar tantos tornillos como sea posible para montar el módulo del reloj y las patas de aislamiento, y al evitar la concentración de tensión causada por atornillar estos componentes sensibles a la vibración, se puede lograr un efecto de amortiguación natural de la vibración, lo que da como resultado una calidad de sonido superior. Además, la placa superior tiene una estructura semiflotante que no se fija con tornillos, lo que resulta en un sonido abierto.
