WADAX ATLANTIS REFERENCE DAC
WADAX ha estado mejorando la tecnología y el rendimiento D/A durante los últimos 10 años: reduciendo el ruido de fondo, aumentando la resolución temporal y detallada, reduciendo la “huella” que dejan los artefactos digitales en la grabación. El resultado ha acercado más que nunca la reproducción digital a la interpretación en directo.
Realimentadas a nuestro Programa de Investigación Fundamental, estas mejoras de rendimiento han revelado que, una vez que los niveles de ruido y error en los bloques de circuitos se reducen por debajo de cierto punto, y al llegar a ese punto, el Atlantis DAC original ya supera a todos los de la competencia, el El sistema auditivo humano se vuelve capaz de una resolución mucho más alta, lo que nos permite percibir errores de sincronización, interferencia de la fuente de alimentación y los efectos de la vibración mecánica que siempre estuvieron presentes pero que antes estaban enmascarados.
El Atlantis REFERENCE DAC es nuestra respuesta a estos hallazgos, con niveles más bajos de ruido de reloj y mejoras significativas en la fuente de alimentación y el aislamiento mecánico.
El resultado es una obra maestra.
El resultado es el DAC más preciso y musicalmente satisfactorio jamás diseñado.
Todo sobre el Atlantis REFERENCE DAC es exclusivo de este producto: el circuito del reloj; topología de PSU y regulación distribuida; la implementación de la tecnología de corrección de errores feed-forward de musIC; el circuito analógico y dual-Mono DAC totalmente independiente; la construcción completamente modular, lo que permite mejoras futuras o actualizaciones de bloques de circuitos clave; la separación física y alojamiento independiente de los canales izquierdo y derecho, las fuentes de alimentación de los canales izquierdo y derecho; la gestión de vibraciones mecánicas incorporada en la construcción del chasis, y que apenas roza la superficie de un producto que contiene 23 placas de circuito impreso, 10 transformadores de potencia independientes y bobinados específicamente y más de 5500 piezas discretas…
“Atlantis Reference DAC es nuestro matador en la conversión musical digital a analógica. No solo porque hemos tocado medidas casi teóricas, sino también por la factorización de otros aspectos que antes no se consideraban. Yo lo clasificaría como un DAC holístico. Será nuestro buque insignia en los próximos años, dada su arquitectura totalmente modular”
“Además de las locas medidas de banco que hemos logrado, más trascendente para mí es la forma en que se conecta con la actuación, el intérprete y el entorno. Nunca antes pude experimentar una representación completa de todos los ejes de una manera tan amplia y envolvente”.JAVIER GUADALAJARA, CEO
“Creamos un concepto escultórico hecho de 3 elementos que se conectan visualmente como un todo, mientras fluyen como una sola entidad. Sus líneas de diseño únicas combinan potencia, precisión y estética, asemejándose a las propiedades musicales únicas de Reference DAC para crear una conexión emocional pura con el oyente. La consistencia de esta propuesta de valor se complementa con un sistema completamente modular y actualizable”.
“Este logro implicó una elección específica de aleaciones de calidad aeronáutica y una precisión de mecanizado extrema. Debido a esto, todas las piezas se fresan a partir de bloques macizos. Se utilizan 5 aleaciones diferentes y específicas y más de 320 kg de aleación es el punto de partida para la producción del chasis. Todo el ensamblaje del chasis debe ser realizado por un solo artesano altamente calificado y requiere más de 100 horas”.
“Una fusión de belleza y rendimiento. Trabajo artesanal y técnicas de fabricación digital de última generación. Una pieza tecno-escultórica atemporal única.”
ALBERTO OCHOA, industrial designer and sculptor
El exclusivo proceso de corrección de errores de alimentación hacia adelante de musIC
La decodificación digital convencional lucha por lograr su rendimiento teórico: los componentes y los circuitos nunca se comportan de manera ideal, lo que genera una mezcla compleja y contaminante de no linealidades que contamina las delicadas señales de audio durante y DESPUÉS de la conversión. La delicada microinformación y los matices expresivos de la señal musical quedan oscurecidos por las interacciones entre las fuentes de alimentación, el reloj, la conexión a tierra, los circuitos analógicos y el convertidor de digital a analógico. Para complicar aún más las cosas, estas no linealidades y mecanismos de error dependen de la carga y varían con la amplitud de la señal. Juntos forman el núcleo de lo que todos hemos llegado a reconocer como “sonido digital”.
La tecnología de Wadax se basa en el exclusivo proceso musIC, un sofisticado sistema de corrección de errores de avance que opera en el dominio del tiempo. Al mapear los mecanismos de error de un chip DAC elegido bajo carga utilizando el mapeo adaptativo Delta Hilbert, podemos desarrollar un algoritmo que examine la señal entrante y calcule el error inducido (tanto lineal como no lineal) que resultará. Al aplicar una señal inversa en la entrada, podemos corregir en tiempo real el error de tiempo y fase que es musicalmente destructivo en otros sistemas de decodificación convencionales.
Este proceso requiere un número masivo de operaciones matemáticas y una transferencia de datos considerable: 12,8 GBytes/s. El procesamiento se realiza a una resolución interna de 128 bits para representar con precisión la salida y generar las correcciones de avance más pequeñas. El resultado es medible y audiblemente la decodificación digital comunicativa más natural y musicalmente posible actualmente, algo que es obvio tan pronto como escuchas el Atlantis REFERENCE DAC.
Fuente de alimentación filtrada masivamente y ultra silenciosa
La salida de un componente de audio solo puede ser tan silenciosa como su fuente de alimentación. Esto es especialmente cierto en la conversión digital a analógica, dada la enorme escala de los circuitos involucrados y las complejas rutas de interacción dentro del proceso. Para REFERENCE DAC, hemos implementado una topología de fuente de alimentación ultrasofisticada y económica, un diseño mono dual física y eléctricamente independiente, que emplea 10 transformadores bobinados a la medida para el aislamiento total de cada sección crítica del circuito, seis etapas de regulación en cascada en la entrada AC y más de 30 etapas de regulación local. Una vez más, el resultado del enorme esfuerzo y la enorme aplicación de hardware de última generación es fácilmente medible y claramente audible, reflejado en un nivel de ruido total (1Hz-100KHz) de solo 0,5 microvoltios, una sutileza musical asombrosa y una dinámica imponente. autoridad.
Aislamiento Mecánico Para Igualar El Silencio Eléctrico

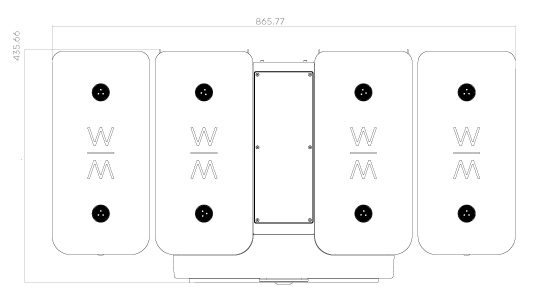

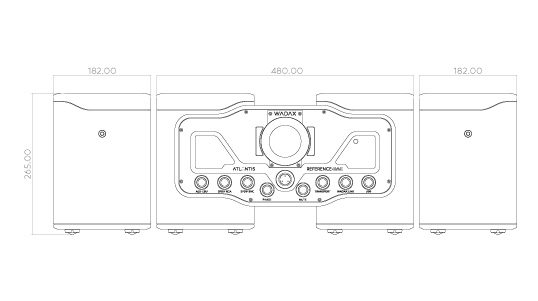

No tiene sentido crear un entorno electrónico silencioso si se permite que la vibración mecánica y la resonancia contaminen la ruta de la señal. REFERENCE DAC emplea un aislamiento físico total de los canales izquierdo y derecho, junto con una mayor separación física de los componentes de la fuente de alimentación mecánicamente ruidosos de los delicados circuitos de procesamiento de señales. Los componentes masivos del chasis conectados mecánicamente a tierra están diseñados para absorber la energía vibratoria e interactuar con soluciones de soporte de equipos modernas y sofisticadas. Los tres elementos del chasis de Reference DAC se pueden organizar en un diseño lineal o vertical, y el diseño del chasis se combina armoniosamente en cualquier situación.
Interfaz de sistema perfecta
Ofrecer la interpretación musical más natural en las salidas del REFERENCE DAC es solo una parte de la historia. Para enviar música digital a su sistema, REFERENCE DAC debe aceptar señales de todas las fuentes digitales disponibles, ya sea reproducción de disco óptico desde un transporte Atlantis, incluida la reproducción DSD nativa a través de nuestra conexión AES-EBU triple patentada, reproducción de archivos desde un servidor Atlantis o conexión de red, o incluso conectividad BlueTooth a dispositivos móviles. El DAC de referencia es capaz de acoplarse con todas las fuentes digitales conocidas, es compatible con MQA y su construcción modular garantiza que podrá adaptarse a cualquier cambio en el panorama de la reproducción digital.Tampoco hemos descuidado la interfaz crítica para su amplificador y parlantes, con la provisión de nivel de salida ajustable balanceado (XLR) e impedancia de salida, asegurando que REFERENCE DAC ofrecerá la combinación eléctrica perfecta y no correrá el riesgo de sobrecargar la entrada de su línea. etapa o amplificador.
Construcción de jaula de tarjetas modular y preparada para el futuro
Cualquier intento de acercarse a lo más avanzado en decodificación digital y darse cuenta de los beneficios teóricos de la tecnología es inevitablemente costoso, lleva mucho tiempo y es enormemente costoso en términos de hardware exótico. También se ve obstaculizado por la gran velocidad del desarrollo digital, un progreso que amenaza con la obsolescencia inminente.
El REFERENCE DAC de Wadax redefine las posibilidades de la reproducción de música digital, algo que es obvio tan pronto como lo escuchas, pero incluso un gran cambio en el rendimiento como este puede y será superado eventualmente. Es por eso que hemos construido el REFERENCE DAC como una verdadera construcción de jaula de tarjetas, empleando no menos de 23 placas de circuitos individuales para transportar los bloques de circuitos críticos, asegurando que los elementos individuales y la funcionalidad puedan reemplazarse para adaptarse a futuras tecnologías y desarrollos. Esto permite que las actualizaciones futuras se lleven a cabo in situ, dentro del sistema del propietario, con actualizaciones de firmware disponibles a través del sistema en la nube de Wadax at Home.
– 23 placas de circuito impreso individuales
– Más de 5500 piezas discretas
– Proceso de corrección de errores de avance de avance de 128 bits de musIC 3 diferencial dual
– Diseño dual mono completamente balanceado con separación física y eléctrica completa de los canales izquierdo y derecho
– 10 transformadores de potencia funcionalmente específicos y con bobinado específico
– Tiempo de circuito digital alineado a 100ps
– 0,5uV de ruido total del carril (1Hz-100KHz): fuente de alimentación ultra sofisticada con topología de regulación distribuida.
– 30 etapas de regulación local, 5 etapas de regulación DC.
– Ganancia e impedancia de salida ajustables por el usuario.
– Reloj de referencia Zepto: duplicó la frecuencia del reloj maestro con solo 12fs de fluctuación total.
Más de 30 000 horas de trabajo dedicadas por ingenieros y científicos apasionados para desarrollar el DAC más preciso y musical jamás diseñado.
Nivel de salida: 1V / 2V / 4V
Impedancia de salida: 0,4/7,4/7,5/8,2/8,3/8,7/8,82/9,84/10/28,57/30/46,15/50/66,67/75/600 ohmios
Entradas: USB (32-384KHz, 16-24-32 bits, DSD64, DSD128, DSD256, MQA),
2xSPDIF RCA (32KHz-192KHz, 16-24 bits)
2xSPDIF BNC (32KHz-192KHz, 16-24 bits)
2xAES-EBU (32KHz-192KHz, 16-24 bits)
Enlace Wadax de referencia nativo (PCM nativo, DSD), 3xAES-EBU, 1 RJ45
Opcional: Módulo óptico WADAX Akasa

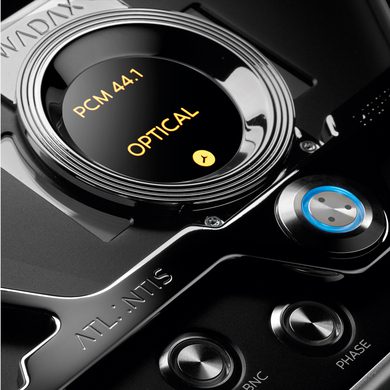

Interfaz de usuario: pantalla táctil capacitiva a todo color de 5 pulgadas 800×480
Potencia: 100 / 120 / 220V, conmutable por servicio, máx. 200W
Soporte remoto y actualización OTA:
software actualizable a través de Internet
