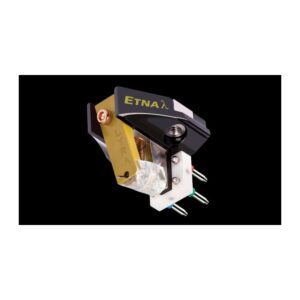

Lyra Etna Lambda Mono
En los discos mono, el eje vertical del surco no contiene información musical, pero con frecuencia tendrá ruido, en forma de daños en el surco y suciedad. Por lo tanto, el Etna Lambda Mono ha sido diseñado para ser completamente insensible al eje vertical, lo que mejora en gran medida la relación señal / ruido sin ningún inconveniente en los registros monoaurales.
El formador de bobinas es una placa cuadrada permeable orientada paralela a la superficie de grabación en lugar del ángulo de 45 grados que se usa para la mayoría de los cartuchos estéreo, mientras que las bobinas están enrolladas de modo que solo generan una señal cuando hay movimiento horizontal de la aguja y el voladizo cuando seguimiento de un registro. En el Etna λ Lambda Mono se utilizan dos bobinas mono totalmente independientes, ya que la mayoría de los cartuchos monoaurales se utilizan con amplificadores estéreo y altavoces estéreo. Las bobinas separadas también ayudan a evitar posibles bucles de tierra y problemas de zumbido que de otro modo podrían producirse si se alimenta una sola bobina a un sistema de amplificación estéreo de dos canales, uniendo así los dos canales eléctricamente.
Además de la conexión mono en paralelo a un sistema estéreo (dos amplificadores y dos altavoces), también es posible dejar un conjunto de conexiones sin conectar para una reproducción mono pura con un solo amplificador y un solo altavoz. Sin embargo, también es posible conectar los dos canales mono en serie para una salida adicional cuando se utiliza en un sistema mono puro. Utilice un cable conductor de cartucho corto con conectores hembra para conectar el pin superior derecho del Etna λ Lambda Mono con el pin inferior izquierdo o, alternativamente, el pin superior izquierdo con el pin inferior derecho. Luego, use los dos pines restantes sin usar para la conexión a su entrada RIAA de un solo amplificador (alternativamente, una entrada de transformador). Los dos canales internos ahora están “encadenados” en conexión en serie para una salida y energía adicionales cuando solo usa un solo amplificador y un solo altavoz.
El Etna Lambda Mono utiliza la tecnología “New Angle” de Lyra, que predispone mecánicamente las bobinas de señal para que estén perfectamente alineadas con los imanes delanteros y traseros cuando tiene lugar la reproducción LP. Esto iguala las discrepancias en los cumplimientos verticales y horizontales y permite que las bobinas Etna Lambda Mono se muevan con la misma facilidad en todas las direcciones para un rendimiento óptimo.
Para los modelos New Angle posteriores a 2008 de Lyra (Delos, Kleos, Etna, Atlas) desarrollamos amortiguadores cónicos para precargar el voladizo hacia abajo cuando está en la posición de reposo, de modo que la aplicación de la fuerza de seguimiento vertical (VTF) traerá la ángulo de la bobina en alineación con los imanes cuando el cartucho está en la posición de reproducción. Nuestra investigación continua sobre amortiguadores y sistemas de suspensión ahora nos ha llevado al siguiente nivel: Lambda.
Lambda separa los amortiguadores cónicos de los cartuchos New Angle en discos de elastómero planos (para la amortiguación) y una “almohada” de soporte adicional que sirve como elemento de precarga en voladizo. Esta división permite el uso de materiales más especializados que se adaptan mejor a sus tareas individuales.
Lambda Atlas y Etna continúan así con los beneficios de New Angle (los ángulos de la bobina y el imán se alinean cuando el cartucho está en la posición de reproducción), pero la estabilidad y el rendimiento sónico mejoran significativamente.
Las mejoras de Lambda se aplican tanto a los modelos de capa de bobina simple (Atlas SL, Etna SL) como a los modelos de capa de bobina doble estándar (Atlas, Etna). Lo mismo ocurre con los modelos Atlas Mono y Etna Mono.
Especificaciones
- Diseñador: Jonathan Carr
- Constructor: Yoshinori Mishima (versión final, prueba), Akiko Ishiyama (versión preliminar)
- Tipo: Cápsula de bobina móvil de peso medio, cumplimiento medio, baja impedancia y salida baja
- Aguja: diamante desnudo de contacto de línea de radio variable de huella larga diseñado por Lyra (perfil de 3um x 70um, dimensiones del bloque 0,08 x 0,12 x 0,5 mm), montado en ranura
- Sistema en voladizo: Varilla de boro sólido con recubrimiento de diamante con suspensión de alambre corto de un punto, montada directamente en el cuerpo de la cápsula mediante un sistema de filo de cuchillo de alta presión
- Cuerpo: núcleo central de titanio mecanizado, aluminio anodizado
- Bobinas: dos bobinas de cobre de alta pureza 6N monofónicas / monoaurales aisladas individualmente enrolladas en paralelo (una encima de la otra) en un formador de hierro de alta pureza purificado químicamente de forma cuadrada con auto impedancia de 3,0 ohmios
- Voltaje de salida: 0.25mV@5cm/sec., Inductancia 2.4μH
- Rango de frecuencia: 10 Hz〜50 kHz
- Separación de canales: 35 dB o mejor a 1 kHz
- Cumplimiento: Aprox. 12 × 10 cm / dina a 100 Hz
- Cuerpo de la cápsula: Construcción de autoapriete de múltiples materiales (titanio, duraluminio, bronce, acero inoxidable) con área de contacto del cabezal de mayor presión de superficie reducida, forma predominantemente no paralela, mecanismos de control de resonancia de interferencia de fase, cuerpo roscado para tornillos de montaje
- Tornillos de montaje de la cápsula: 2,6 mm de paso 0,45 estándar JIS
- Peso de la cápsula (sin tapa de la aguja): 9,2 g
- Distancia desde los orificios de montaje hasta la punta de la aguja: 9,5 mm
- Fuerza de seguimiento recomendada: 1,62 – 1,72 g
- Carga recomendada directamente en la entrada phono MC: pautas detalladas en el manual de instrucciones, finalice escuchando
- Carga recomendada mediante transformador elevador: utilice un transformador elevador diseñado para una impedancia de cartucho de 1 a 3 ohmios (la salida del transformador elevador debe conectarse a una entrada RIAA de nivel MM de 10 kohmios ~ 47 kohmios, preferiblemente a través de un cable corto de baja capacitancia)
- Brazo recomendado: Se recomiendan brazos de masa media a media-alta, que es la mayor parte del mercado de brazos.
Lyra Etna Lambda Mono Moving Coil Cartridge
- Designer: Jonathan Carr
- Builder: Yoshinori Mishima (final build, testing), Akiko Ishiyama (preliminary build)
- Type: Medium weight, medium compliance, low-impedance, low-output moving coil cartridge
- Stylus: Lyra-designed long-footprint variable-radius line-contact nude diamond (3um x 70um profile, block dimensions 0.08 x 0.12 x 0.5mm), slot-mounted
- Cantilever system: Diamond-coated solid boron rod with short one-point wire suspension, directly mounted into cartridge body via high-pressure knife-edge system
- Body: Machined titanium central core, anodized aluminum
- Coils: Two individually isolated monophonic/monaural 6N high-purity copper coils wound in parallel (on top of each other) on a square-shaped chemically-purified high-purity iron former with 3.0 ohms self-impedance
- Output voltage: 0.25mV@5cm/sec., 2.4μH inductance
- Frequency range: 10 Hz〜50 kHz
- Channel separation: 35 dB or better at 1 kHz
- Compliance: Approx. 12×10 cm/dyne at 100 Hz
- Cartridge body: Multi-material (titanium, duralumin, bronze, stainless steel) self-clamping construction with reduced-surface higher-pressure headshell contact area, predominately non-parallel shaping, phase-interference resonance-controlling mechanisms, body threaded for mounting screws
- Cartridge mounting screws: 2.6 mm 0.45 pitch JIS standard
- Cartridge weight (without stylus cover): 9.2g
- Distance from mounting holes to stylus tip: 9.5mm
- Recommended tracking force: 1.62 – 1.72g
- Recommended load directly into MC phono input: Detailed guidelines in instruction manual, finalize by listening
- Recommended load via step-up transformer: Use a step-up transformer designed for 1 – 3 ohms cartridge impedance (step-up transformer’s output must be connected to 10kohm ~ 47kohm MM-level RIAA input, preferably via short, low-capacitance cable)
- Recommended tonearm: Medium to Medium-High mass arms recommended, which is bulk of tonearm market
